透明液壓傳動實驗臺

透明液壓傳動實驗臺,液壓實驗臺,透明液壓試驗臺采用1.0mm冷軋鋼板精制而成,各液壓元件均采用過渡底板，整體外形美觀大方，咨詢熱線13122891392 ...

訂購熱線：021-66581511

推薦產品

: 單片機、EDA開發實驗平臺

: 機器人與智能視覺實驗裝置

: 高級維修電工實驗裝置

: 透明液壓PLC控制實訓裝置

產品詳情

中人教儀廠是專業生產透明液壓傳動實驗臺，液壓實驗臺_透明液壓試驗臺及配件的廠家,生產的透明液壓傳動實驗臺，液壓實驗臺_透明液壓試驗臺品質過硬，中人品牌在國內已經擁有幾百所院校客戶。

本文關鍵詞：透明液壓傳動實驗臺
ZRYPL-01A透明液壓傳動實驗臺

一、概述

為了盡快的適應各個領域的發展，培養出大量的掌握液壓傳動基礎知識和實際操作技能的技術工人、技術員、工程師、輸送到社會主義建設的各條戰線。我公司根據《液壓傳動》、《液壓原理》、《機械基礎》、等教材內容要求和國內液壓元件特點，參考國外先進技術，經過多年的努力探索，我們以理論為依據，以實驗為手段，采用高精密度加工工藝，克服了透明有機塑料具有熱塑性，容易變形，機械強度差，而液壓元件表面光潔度，結構精度要求高的一系列實際困難，最終研制成功透明液壓試驗臺。

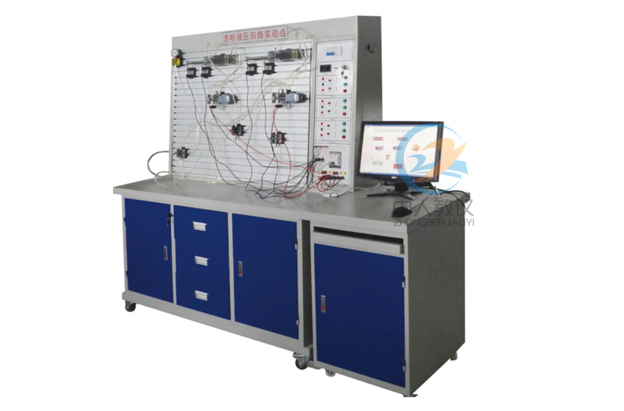

透明液壓傳動實驗臺,液壓實驗臺,透明液壓試驗臺

各種機械對液壓傳動的要求是多種多樣的，一般多是由方向控制回路，壓力控制回路，速度控制回路，順序控制回路等基本功能回路組成。該實驗臺的實驗屏采用1.0mm冷軋鋼板精制而成,各液壓元件均采用過渡底板，整體外形美觀大方,結構堅固耐用，操作方便。本演示系統通過對以上四大基本功能的十八種基本控制回路的實驗演示（擴展實驗可達60種），使學生能熟識二十多種常用液壓元件的結構，性能及用途，掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗演示中得到啟發，引發興趣，利用它可以對本產品所提供的各種元件容限內的其它油路進行實驗（如圖設計，畢業設計）。
本產品參考了國內液壓元件特點，更加適合于國內的教學要求。系統采用透明液壓元件，組合卡槽式結構，活動油路接頭，通用電氣線路，利用附配工具材料，參照實驗指導書，可以方便的進行各種常用液壓傳動的控制，實驗及測試，可以讓學生了解油路及液壓元件內部的原理，結構及工作過程，是液壓傳動教學的理想設備。

二、基本配置

液壓實驗臺基本配置為一個實驗臺配有一套液壓控制實驗元件，且各自配有獨立的一套電氣控制設備。
利用此套實驗室設備既可進行液壓控制相應的基本回路及其應用實驗；
1. 一張實驗桌可以供一組二位學生同時進行實驗，有助于討論學習，提高產品的性價比，
2.實驗室元件均為進口透明有機材料制成，便于了解和掌握液壓元件的機構、性能及用途。熟悉幾十種基本液壓回路的工作過程和原理。本實驗臺實驗時，組裝實驗回路快捷方便。
3.采用獨立的繼電器控制單元進行電氣控制。

選配：
電氣主控單元采用PLC可編程控制器控制，可與電腦通訊實現微機智能控制。同時，以液壓回路為控制對象，加強對PLC可編程控制器的學習及應用。

三、技術參數

1.電源：220V 50Hz   (市電)
2.演示臺外形尺寸：1500mm（長）×700mm（寬）×1700mm（高）。
3.鋁合金實驗屏尺寸：1400mm（長）×720mm（高）
4. 液壓專用油泵
功能介紹：
（1）由于本實驗臺演示的各個油路，具有回路壓力范圍大，流量要求不一致等特點，因此，為了更好的滿足實驗演示要求。油泵拖動電機采用了小型交流電動機。
（2）交流電機技術參數：
電機型號：M1P4H523
額定電流：2 A
額定功率：0.75KW
額定電壓：380V
額定頻率：50HZ
額定轉速：1400 rpm
（3）嚴格禁止在齒輪泵，吸油管及油箱內無液壓油的狀態下，起動油泵電機高速運轉。
（4.）起動油泵電機時，應先檢查實驗油路是否有錯接，是否有漏油現象。
（5）在啟動油泵時泵站溢流閥一定要在卸荷狀態。
（6）液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
5.演示實驗油路液流要求壓力僅需0.3-0.5Mpa (油泵最高壓力：Pmax＝1.5Mpa)
6.液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。

規格:430*210*600（mm）
電源: AC220V
功率：360W
最高壓力：1.3mp
排氣量：0.039m3/min
溫度：90度
潤滑油：10#變壓機油
噪音：<65Dbca
儲氣容積:10L
凈重：21kg
7.實驗臺重量：120KG

選配：
PLC可編程控制器：三菱FX1S－20MR-00型
組態仿真軟件：能通過PLC和計算機通訊，實現組態監控。

四、實驗項目

（一）、20個液壓傳動基本回路實驗
（二）、PLC可編程序控制器的基本編程、基本控制技術的應用（選配項目）
（三）、繼電器控制技術應用
（四）、PLC的指令編程，梯形圖編程的學習（選配項目）
（五）、PLC編程軟件的學習和使用（選配項目）
（六）、PLC與計算機的通訊，在線調試、監控（選配項目）
（七）、PLC控制的液壓基本回路實驗（優化控制）（選配項目）
（八）、組態仿真演示及控制實驗（選配項目）
（九）、其他擴展、綜合性實驗（選配項目）

二十種基本液壓傳動控制回路
    （1）節流閥換接回路
（2）節流閥控制的同步回路
（3）進油節流調速回路
（4）兩級調壓回路
（5）旁路節流調速回路
（6）三位四通換向回路
（7）順序閥控制的順序回路
（8）壓力繼電器控制順序回路
（9）蓄能器保壓回路
（10）接近開關控制的順序回路
（11）差動回路
（12）二位四通換向回路
（13）電磁換向閥的卸壓回路
（14）隔離壓力波動的穩壓回路
（15）回油節流調速回路
（16）節流閥控制雙程同步回路
（17）快慢速切換回路
（18）平衡回路
（19）液控單向閥鎖緊回路
（20）液控單向閥保壓回路

五、配置清單

液壓配件
序號	名稱	型號	單位	數量	備注
1	試驗演示臺		臺	1
2	實驗屏(鋁合金)	中人設計制做	幅	1	實驗臺
3	元件固定板	中人設計制做	塊	3	實驗臺
4	電氣線路及控制面板		套	1	安裝在實驗屏上
5	齒輪油泵		只	1	安裝在泵站上
6	油箱		只	1	安裝在泵站上
7	油缸（帶行程開關）		只	2	組合元件
8	彈簧回位油缸		只	1	組合元件
9	增壓油缸		只	1	組合元件
10	單向閥		只	2	組合元件
11	液控單向閥		只	2	組合元件
12	溢流閥		只	2	組合元件
13	先導式溢流閥		只	1	組合元件
14	節流閥		只	1	組合元件
15	調速閥		只	2	組合元件
16	順序閥		只	2	組合元件
17	減壓閥		只	1	組合元件
18	二位二通電磁換向閥		只	1	組合元件
19	二位四通電磁換向閥		只	2	組合元件
20	三位四通電磁換向閥	“O”型	只	1	組合元件
21	三位四通電磁換向閥	“H”型	只	1	組合元件
22	三位四通電磁換向閥	“M”型	只	1	組合元件
23	二位四通行程換向閥		只	1	組合元件
24	三位五通手動換向閥		只	1	組合元件
25	壓力繼電器		只	1	組合元件
26	行程開關（常開）	ZL-15G07	只	4	組合元件
27	壓力表	0-1.0Mpa	只	3	組合元件
28	四通		只	7	組合元件
29	五通		只	3	組合元件
30	220V電源插頭線		條	1	電器配件
31	電磁閥通用連接線		條	4	電器配件
32	壓力繼電器插頭線		條	1	電器配件
33	毛巾		條	5	附件
34	透明液壓皮管		米	30	材料
35	專用液壓油	32#	壺	2	材料
36	油盆		個	1	附件
工具及配件
1	活動扳手	125×19	把	1	實驗工具
2	內六角扳手	M6	把	1	實驗工具
3	“十”字螺絲刀	4#	把	1	實驗工具
4	“一”字螺絲刀	4#	把	1	實驗工具
5	尖嘴鉗	6#	把	1	實驗工具
6	孔用擋圈鉗	6#	把	1	實驗工具
7	軸用擋圈鉗	6#	把	1	實驗工具
8	剪刀		把	1	實驗工具
9	備用油管接頭		只	5	檢修備用件
10	502膠水		瓶	1	檢修備用件
11	各種“O”型圈		個	若干	檢修備用件
12	各種油封		個	若干	檢修備用件
13	各種內六角螺絲		個	若干	檢修備用件
14	三通（T型三通）	Ø6	只	4	附件
15	直通（I型直通）	Ø8—Ø6	只	1	附件
16	四通	Ø6	只	2	附件
17	氣孔塞頭	Ø6	只	25	附件
18	生料帶		個	1	附件
19	行程開關		只	2	附件
20	按鈕開關		只	3	附件
21	使用說明書		份	1	資料
22	裝箱清單		份	1	資料
