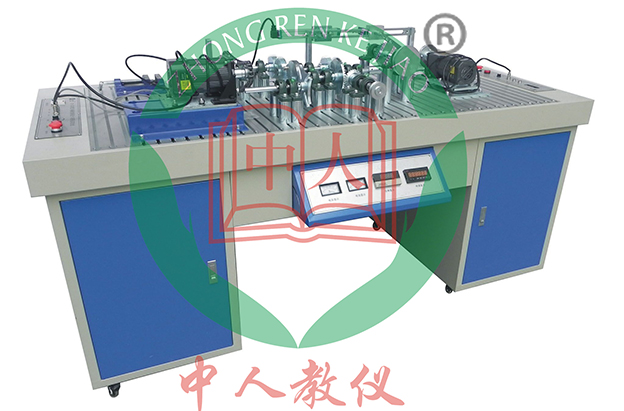

機械傳動創意性能實訓裝置
一、功能簡介：
1、利用實驗臺的自動控制測試技術能自動測試出機械傳動性能參數、如轉速n (r/min)、扭矩M (N.m)、功率N(K.w)，并自動繪制出傳動比、扭矩、轉速等曲線；
2、通過對某種機械傳動裝置和傳動方案性能參數曲線的測試、來分析比較機械傳動的性能特點；
3、實驗臺可替代傳統的單一試驗臺進行有關類型機械傳動的基本實驗。如，V帶傳動實驗、同步帶傳動實驗、擺線針輪傳動實驗和進行多級組合傳動系統布置優化實驗。如：鏈—齒輪及齒輪—鏈組合實驗；鏈—蝸輪蝸桿及蝸輪蝸桿—鏈組合實驗；鏈—擺線針輪及擺線針輪—鏈組合實驗等26組機械傳動方案測試搭接實驗；
4、 可用于生產科研實際，在10N.m-50N.m范圍內對各種新型齒輪減速器、變速軸承減速器的測試。
二、傳動系統組合方案：
1、V帶傳動實驗
變頻調速電機—10N轉矩轉速傳感器—V帶及帶輪—50N轉矩轉速傳感器—磁粉制動器
2、同步帶傳動實驗
變頻調速電機—10N轉矩轉速傳感器—同步帶及同步帶輪—50N轉矩轉速傳感器—磁粉制動器
3、鏈輪傳動實驗
變頻調速電機—10N轉矩轉速傳感器—滾子鏈及鏈輪—50N轉矩轉速傳感器—磁粉制動器
4、齒輪傳動實驗
變頻調速電機—10N轉矩轉速傳感器—直齒圓柱齒輪變速組合—50N轉矩轉速傳感器—磁粉制動器
5、擺線針輪傳動實驗
變頻調速電機—10N轉矩轉速傳感器—擺線針輪減速器—50N轉矩轉速傳感器—磁粉制動器
6、蝸輪蝸桿傳動實驗
變頻調速電機—10N轉矩轉速傳感器—蝸輪減速器—50N轉矩轉速傳感器—磁粉制動器
7、V帶—齒輪組合實驗
變頻調速電機—10N轉矩轉速傳感器—V帶及帶輪—直齒圓柱齒輪變速組合—50N轉矩轉速傳感器—磁粉制動器
8、齒輪—V帶組合實驗
變頻調速電機—10N轉矩轉速傳感器—直齒圓柱齒輪變速組合—V帶及帶輪—50N轉矩轉速傳感器—磁粉制動器
9、同步帶—齒輪組合實驗
變頻調速電機—10N轉矩轉速傳感器—同步帶及同步帶輪—直齒圓柱齒輪變速組合—50N轉矩轉速傳感器—磁粉制動器
10、齒輪—同步帶組合實驗
變頻調速電機—10N轉矩轉速傳感器—直齒圓柱齒輪變速組合—同步帶及同步帶輪—50N轉矩轉速傳感器—磁粉制動器
11、鏈—齒輪組合實驗
變頻調速電機—10N轉矩轉速傳感器—滾子鏈及鏈輪—直齒圓柱齒輪變速組合—50N轉矩轉速傳感器—磁粉制動器
12、齒輪—鏈組合實驗
變頻調速電機—10N轉矩轉速傳感器—直齒圓柱齒輪變速組合—滾子鏈及鏈輪—50N轉矩轉速傳感器—磁粉制動器
13、V帶—鏈傳動組合實驗
變頻調速電機—10N轉矩轉速傳感器—V帶及帶輪—滾子鏈及鏈輪—50N轉矩轉速傳感器—磁粉制動器
14、鏈—V帶組合實驗
變頻調速電機—10N轉矩轉速傳感器—滾子鏈及鏈輪—V帶及帶輪—50N轉矩轉速傳感器—磁粉制動器
15、V帶—蝸輪蝸桿組合實驗
變頻調速電機—10N轉矩轉速傳感器—V帶及帶輪—蝸輪減速器—50N轉矩轉速傳感器—磁粉制動器
16、蝸輪蝸桿—V帶組合實驗
變頻調速電機—10N轉矩轉速傳感器—蝸輪減速器—V帶及帶輪—50N轉矩轉速傳感器—磁粉制動器
17、同步帶—蝸輪蝸桿組合實驗
變頻調速電機—10N轉矩轉速傳感器—同步帶及同步帶輪—蝸輪減速器—50N轉矩轉速傳感器—磁粉制動器
18、蝸輪蝸桿—同步帶組合實驗
變頻調速電機—10N轉矩轉速傳感器—蝸輪減速器—同步帶及同步帶輪—50N轉矩轉速傳感器—磁粉制動器
19、鏈—蝸輪蝸桿組合實驗
變頻調速電機—10N轉矩轉速傳感器—滾子鏈及鏈輪—蝸輪減速器—50N轉矩轉速傳感器—磁粉制動器
20、蝸輪蝸桿—鏈組合實驗
變頻調速電機—10N轉矩轉速傳感器—蝸輪減速器—滾子鏈及鏈輪—50N轉矩轉速傳感器—磁粉制動器
21、V帶—擺線針輪組合實驗
變頻調速電機—10N轉矩轉速傳感器—V帶及帶輪—擺線針輪減速器—50N轉矩轉速傳感器—磁粉制動器
22、擺線針輪—V帶組合實
變頻調速電機—10N轉矩轉速傳感器—擺線針輪減速器—V帶及帶輪—50N轉矩轉速傳感器—磁粉制動器
23、同步帶—擺線針輪組合實驗
變頻調速電機—10N轉矩轉速傳感器—同步帶及同步帶輪—擺線針輪減速器—50N轉矩轉速傳感器—磁粉制動器
24、擺線針輪—同步帶組合實驗
變頻調速電機—10N轉矩轉速傳感器—擺線針輪減速器—同步帶及同步帶輪—50N轉矩轉速傳感器—磁粉制動器
25、鏈—擺線針輪組合實驗
變頻調速電機—10N轉矩轉速傳感器—滾子鏈及鏈輪—擺線針輪減速器—50N轉矩轉速傳感器—磁粉制動器
26、擺線針輪—鏈組合實驗
變頻調速電機—10N轉矩轉速傳感器—擺線針輪減速器—滾子鏈及鏈輪—50N轉
三、主要技術參數及性能指標：
1、動力部分
1) 三相感應變頻電機：
① 額定功率0.55KW；
② 同步轉速1500r/min；
③ 輸入電壓380V。
2) 變頻器：
① 變頻范圍 2～200 HZ；
② 功率：0.75KW；
2、測試部分
1) 轉矩轉速傳感器：
① 額定轉矩 10N.m；
② 轉速范圍 0～6000r/min。
2) 轉矩轉速傳感器：
① 額定轉矩 50N.m；
② 轉速范圍 0～6000r/min。
3、被測部分
1) 直齒圓柱齒輪減速器：
① 減速比 1：5；
② 齒數Z1=19；
③ Z2=95。
2) 擺線針輪減速器：
① 減速比1：9。
3) 蝸輪減速器：
① 減速比 1：10；
② 蝸桿頭數Z1=1；
③ 中心距a=50ｍｍ。
4) 同步帶傳動：
① 帶輪齒數Z1=18 Z2=25 ；
② 節距LP=9.525；
③ L型同步帶 3×16×80。
5) 三角帶傳動：
① 帶輪基準直徑 D1=70mm、D2=115mm；
② 0型帶L內=900mm；
③ 帶輪基準直徑 D1=76mm D2=145mm
④ 帶輪基準直徑 D1=70mm D2=88mm；
⑤ 0型帶L內=630mm。
6) 鏈傳動：
① 鏈輪 Z1=17 、Z2=2；
② 滾子鏈 08A－1×72；
③ 滾子鏈 08A－1×52；
④ 滾子鏈 08A－1×68。
4、磁粉加載：
1）磁粉制動(加載)器：額定轉矩50N.m；
2）激磁電流0～2A；
3）允許滑差功率1.1KW。
5、主實驗臺：
1）以型鋼作為主框架、1.5mm厚的優質鐵皮（經特殊防銹處理）等制作而成，全部經過特殊防銹處理、放光噴塑，外形美觀大方；
2）實驗平臺采用厚度為60mm的鑄造平板，經過刨、銑、磨等多道加工工藝制作而成，多條T形槽可方便的固定各種加速器、軸承座；
3）尺寸：1200(長)×780(寬)×845(高)；（單位：mm）
4）重量：約450Kg；
6、電氣控制實驗臺：
1）以型鋼作為主框架、1.5mm厚的優質鐵皮（經特殊防銹處理）等制作而成，全部經過特殊防銹處理、放光噴塑，外形美觀大方；
2）主電路：本實驗臺強電控制部分均隱藏于電氣控制柜，可電路設有過載保護、短路保護等功能，使用安全可靠；
3）控制電路：所有控制電路均為DC24V控制，且控制直流電源自帶短路保護，外部連接控制導線均為高絕緣保護的連接導線。
4）尺寸：900(長)×780(寬)×845(高)；（單位：mm）
5）重量：約60Kg；
7、數據采集控制系統：
1）工業控制計算機：2內存、500G硬盤；
2）19寸液晶顯示器；
3）數據采集控制軟件。
四、詳細配置單
| 序號 | 名稱 | 型號 | 數量 | 備注 |
| 1 | 工作臺及電器控制柜 | JLC01 | 1臺 | 上海中人 |
| 2 | 電腦主機 | I3處理器2內存、500G硬盤 | 1臺 | HP |
| 3 | 19寸液晶顯示器 | 1臺 | HP | |
| 4 | 數據采集卡 | PCI1710U | 1張 | 研華工控 |
| 5 | 接線端子 | ADAM-3968 | 1張 | 研華工控 |
| 6 | 電纜 | PCL-1068-2E | 1根 | 研華工控 |
| 7 | 轉矩轉速傳感器 | 量程10NM | 1臺 | 三承恒薇 |
| 8 | 轉矩轉速傳感器 | 量程50NM | 1臺 | 三承恒薇 |
| 9 | 三相變頻調速電機 |
AC380V 0.75KW 1480R/MIN |
1臺 | 德東電機 |
| 10 | 變頻器 | AC220V 0.75KW | 1臺 | 緯創 |
| 11 | 磁粉制動(加載)器 |
FZ-5 50NM |
1臺 | 海安前衛 |
| 12 | 磁粉加載器控制電源 | 面板IV | 1臺 | 海安前衛 |
| 13 | 齒輪減速箱 | 1：5 | 1臺 | 標準件 |
| 14 | 擺線針輪減速器 | 1：9 | 1臺 | 標準件 |
| 15 | 蝸輪減速器 | 1：10 | 1臺 | 標準件 |
| 16 | 帶輪組件 | 75V | 1件 | 上海中人 |
| 17 | 帶輪組件 | 112V | 1件 | 上海中人 |
| 18 | 帶輪組件 | 150V | 1件 | 上海中人 |
| 19 | 帶輪組件 | 180V | 1件 | 上海中人 |
| 20 | V型帶 | SPZ（Z）710（700） | 1根 | 上海中人 |
| 21 | V型帶 | SPZ（Z）1000（1080） | 1根 | 上海中人 |
| 22 | 鏈輪組件 | 18齒 | 1件 | 上海中人 |
| 23 | 鏈輪組件 | 36齒 | 1件 | 上海中人 |
| 24 | 滾子鏈 | 08A－1×58 | 1條 | 上海中人 |
| 25 | 滾子鏈 | 08A－1×56 | 1條 | 上海中人 |
| 26 | 18齒同步帶輪組件 | 節距LP=9.525 | 1件 | 上海中人 |
| 27 | 28齒同步帶輪組件 | 節距LP=9.525 | 1件 | 上海中人 |
| 28 | 同步帶 | 節距LP=9.525 | 2根 | 上海中人 |
| 29 | 支撐底座 | 3塊 | 上海中人 | |
| 30 | 變頻電機及NJ0D型轉矩轉速傳感器底座 | 加工件 | 1件 | 上海中人 |
| 31 | NJ1D型轉矩轉速傳感器及磁粉制動(加載)器底座 | 加工件 | 1件 | 上海中人 |
| 32 | 齒輪減速箱底座 | 加工件 | 1件 | 上海中人 |
| 33 | 擺線針輪減速器底座 | 加工件 | 1件 | 上海中人 |
| 34 | 蝸輪減速器底座 | 加工件 | 1件 | 上海中人 |
| 35 | 柱銷 | 加工件 | 40根 | 上海中人 |
| 36 | 聯接螺栓 | 若干 | GB | |
| 37 | T型螺栓 | M10 | 若干 | GB |
| 38 | 活動扳手 | 150mm | 1把 | GB |
| 39 | 活動扳手 | 250mm | 2把 | GB |
| 40 | 螺絲刀 | 1套 | GB | |
| 41 | 內六角扳手 | 1套 | GB | |
| 42 | 拉馬 | 150mm | 1付 | GB |
| 43 | 機油壺 | 1個 | GB | |
| 44 | 橡膠錘 | 1把 | 上海中人 | |
| 45 | 小鐵錘 | 1把 | 上海中人 | |
| 46 | 接線板 | 1個 | 上海中人 | |
| 47 | 尖嘴鉗 | 1把 | 上海中人 | |
| 48 | 使用說明書 | 1份 | 上海中人 | |
| 49 | 實驗指導書（僅供參考） | 1本 | 上海中人 | |
| 50 | 裝箱單 | 1張 | 上海中人 |
