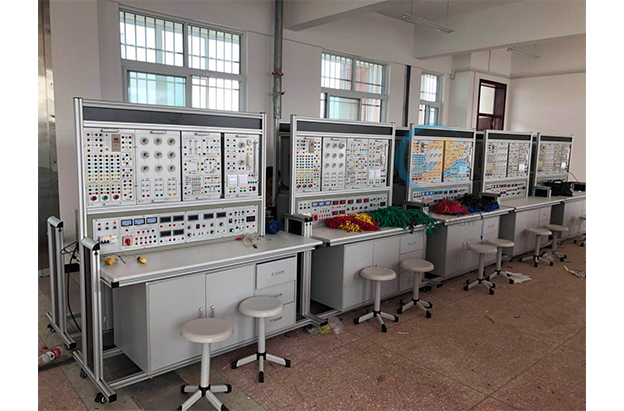

ZRDG-188F電工數電模電三合一實驗臺
一、產品概述
電工電子實驗室設備采用掛箱式結構，簡潔明了，布局合理，使用方便靈活。實驗儀表全數字化顯示、精度高，對實驗中所涉及的電源、儀器儀表采取可靠保護，同時設置可靠的人身安全保護體系，性能優越。適用 “電工基礎”“電工學”“數電”“模電”等課程的實驗教學與技能實訓考核。
二、產品特點
1、人身安全保護電流型和電壓型漏電保護和防觸電實驗導線
三、實訓項目
1. 基本電工儀表的使用與測量誤差的計算
2. 減小儀表測量誤差的方法
3. 歐姆定律
4. 電阻的串、并、混聯電路
5. 電阻分壓器電路
6. 電容的串、并、混聯電路
7. 電容的充放電電路
8. 伏安法測電阻
9. 節點電壓法
10. 回路電壓法
11. 支路電流法
12. 電阻與溫度的關系:用伏安法測出燈絲在不同電壓下的阻值
13. 電壓表量程的擴展
14. 電流表量程的擴展
15. 電路元件的伏安特性
16. 直流電阻電路故障的檢查
17. 電路中電位的測量
18. 基爾霍夫電壓定律
19. 基爾霍夫電流定律
20. 電壓源外特性的測定疊加原理
21. 疊加原理
22. 電壓源與電流源的等效變換
23. 負載獲得最大功率的條件
24. 戴維南定理
25. 諾頓定理
26. 互易定理
27. 二端口網絡
28. 雙聯開關兩地控制
29. RLC串聯交流電路
30. RLC并聯交流電路
31. RLC串聯諧振電路
32. 電感、電容元件在直流和交流電路中的特性
33. 正弦穩態下RL、RC串聯電路
34. 日光燈電路的連接
35. 提高功率因數的方法
36. 電磁感應現象
37. 互感耦合電路
38. 互感線圈同名端的判斷
39. 一階電路過渡過程的研究
40. 二階電路過渡過程的研究
41. 單相變壓器
42. 變壓器參數測定及繞組極性判別
43. 交流電路參數的測量
44. 三相負載的星形聯結
45. 三相負載的三角形聯結
46. 三相交流電路功率的測量
47. 功率因數及相序的測量
48. 單相電度表的安裝及使用
49. 三相鼠籠式異步電動機的使用
50. 三相異步電動機點動控制
51. 三相異步電動機自鎖控制
52. 三相異步電動機既可點動又自鎖控制
53. 接觸器聯鎖正反轉控制
54. 按鈕聯鎖正反轉控制
55. 接觸器和按鈕雙重聯鎖正反轉控制
56. 常用電子儀器的使用
57. 二極管的簡單測試
58. 晶體三極管輸入輸出特性實驗
59. 單級放大電路
60. 兩級放大電路
61. 負反饋放大電路
62. 射極跟隨器
63. 差動放大電路
64. 場效應管放大器
65. RC正弦波振蕩電路
66. LC振蕩器及選頻放大器
67. 集成運放的基本參數測試
68. 集成運放比例求和運算電路
69. 集成運放的積分、微分電路
70. 集成運放的電壓比較器電路
71. 波形發生器
72. 有源濾波器
73. 集成功率放大器
74. 互補對稱功率放大器
75. 集成穩壓器
76. 串聯穩壓電路
77. 晶閘管可控整流電路
78. 晶體管開關特性、限幅器與鉗位器
79. TTL集成邏輯門的邏輯功能與參數測試
80. CMOS集成邏輯門的邏輯功能與參數測試
81. 集成邏輯電路的連接和驅動
82. 組合邏輯電路的設計與測試
83. 譯碼器及其應用
84. 數據選擇器及其應用
85. 觸發器及其應用
86. 計數器及其應用
87. 移位寄存器及其應用
88. 脈沖分配器及其應用
89. 使用門電路產生脈沖信號——自激多諧振蕩器
91. 555時基電路及其應用
四、技術條件
1.輸入電源：交流三相四線380±5%50HZ2.輸入功率：<1.5KVA
3.輸出交流電源：三相四線調壓輸出0～380V
五、配置說明
1.實驗臺配置a)實驗臺臺體為鋁合金框架結構；
b)桌面為防火、防水、耐磨高密度板，鋪設絕緣橡膠墊；臺腳用帶剎車的尼龍材質萬向輪，可移動可固定，中間還設有支撐腳，結構堅固，造型美觀大方；
c)實驗凳：每張實驗桌配置 1 張實驗凳。凳面是進口 PP 注塑成型；中管直徑 50mm，管壁厚度 1.2mm，圓管；裝飾套為 ABS注塑成型；
d)電源控制屏：包含交直流數字電壓電流功率功率因數表，直流穩壓電源；恒流源、信號源、交流三相電源、交流低壓電源等技術指標里的全部組成；
e)實驗掛箱標配 6 只；
f)模擬電路實驗模塊 8 塊；
g)180W 三相異步電動機 1 臺：星形/三角形聯接；鋁合金外殼。
2.實驗掛箱
實驗掛箱面板正面印有原理圖及符號，反面焊有相應元器件，需要測量及觀察的部分裝有鎖緊式接插件，使用方便、直觀、可靠，實驗電路采用單元電路方式設計，每個單元電路以基本電路為主，再連接不同的元件為該電路參數或通過不同的單元電路組合，完成不同的實驗要求。
a)電工技術掛箱
提供單相、三相負載電路。負載為三個完全獨立的燈組，可連接成Y或△兩種三相負載線路，每個燈組均設有三個并聯的白熾燈燈座(每組設有三個開關控制三個負載支路的通斷)，各燈組留有電流測試插孔，便于電流的測量。
b)電工技術掛箱
設有高壓電容0.47µF/630V、1µF/630V、2.2µF/630V、4.7µF/630V，用于改變功率因數的實驗；設有10W鎮流器、啟輝器、10W熒光燈管及短接按鈕。電路中留有電流測試孔，便于電流的測量；配1只升降壓鐵芯變壓器36V/220V1只，原、副邊均留有電流測試孔，便于原、副邊電流的測量。
c)電工技術掛箱
配置3只380V交流接觸器CJX2、熱繼電器JRS1D、時間繼電器JS14S、3只控制開關（帶1常開和1常閉觸點）、變壓器26V和6.3V各1組、制動電阻10Ω/25W1只、整流橋1組。
d)數字電路掛箱
i.提供二組正負單脈沖發生電路，帶電平指示；
ii.提供1HZ～1MHZ連續可調脈沖輸出電路；
iii. 1HZ～1MHZ固定脈沖分10路輸出，分別為1HZ、2HZ、10HZ、100HZ、200HZ、1KHZ、10KHZ、100KHZ、500KHZ、1MHZ，其中1HZ帶指示燈顯示；
iv.12路開關量輸入顯示電路，模擬交通燈控制模式，輸入端帶保護功能；
v.16路開關量輸出電路，輸出端自帶顯示電路，直觀顯示開關量的輸出狀態，同時輸出端帶保護功能；
vi. 6位七段LED共陽數碼顯示器，自帶BCD碼譯碼電路；2位獨立數碼管，可裝共陽或共陰數碼管，輸入端帶保護；
vii.直流信號源：雙路-5V～+5V，-0.5V～+0.5V連續可調；
低壓交流輸出0V、14V、16V、18V和雙路帶中心抽頭7.5V；
ix.各種管腳的IC插座。
e)電路分析掛箱1
i.戴維南定理和諾頓定理；
ii.基爾霍夫定律、互易原理和疊加原理；
iii.元器件伏安特性的研究；
iv.回轉器電路；
元件伏安特性的研究；
vi.負阻抗變換器。
f)電路分析掛箱2
RLC串并聯諧振電路；
ii.一階電路動態過程的研究；
iii.二階電路動態過程的研究；
iv.交流參數的測定；
分立元件：1-99Ω數字電位器1只，100K精密電位器1只，51Ω/200Ω/220Ω/10KΩ/2KΩ/1.3MΩ等電阻若干，0.1UF/1UF電容、10mH電感等。
g)模擬電路實驗模塊
i.單管、多管、負反饋和射極跟隨器放大電路模塊；
ii.差動放大電路模塊；
iii.功率放大電路模塊；
集成運放實驗電路模塊；
v.整流、濾波和集成穩壓實驗電路模塊；
vi.串聯穩壓實驗電路模塊；
vii.各種電阻、電容、發光管、開關等分立元件模塊。
3.直流穩壓電源：
兩路0--24V連續可調，自動換檔，數字表顯示，自動過載保護、指示和自動恢復功能；
ii.1路+5V/2A；
iii. 1組±12V直流電壓源，輸出電流1A；
iv.以上全部直流穩壓電源均具有短路軟限流和短路自恢復功能。
4.恒流源：0--200mA連續可調，數字表顯示，開路保護。
5.測量儀表
i.數字交流電流表1只，測量范圍0-200MA，三位半顯示，精度0.5級，量程自動切換；
ii.數字交流電壓表1只，測量范圍0-500V，三位半顯示，精度0.5級，量程自動切換；
iii.數字直流電壓表1只，測量范圍0-50V；三位半顯示，精度0.5級
iv.數字直流電流表1只，測量范圍0-500mA，三位半顯示，精度0.5級；
單相功率、功率因數表1只，測量范圍0-500V，0-2A，精度0.5級；
vi.萬用表VC890D。
6.實驗導線：自鎖緊護套實驗導線 32 根（紅、黃、綠、黑各 8 根），2 號實驗導線 40 根，紅、黃、綠、黑各 10 根。
7.實訓工具：含 10MM 十字螺絲刀、10MM 一字螺絲刀、6 寸尖嘴鉗、6 寸鋼絲鉗、6 寸剝線鉗、6 寸斜口鉗、批頭手柄、套筒、18.5MM 強力剪、電烙鐵等。
8.實驗指導書、使用說明書 1 套（含電子版）。
9.配備20Mhz數字示波器
