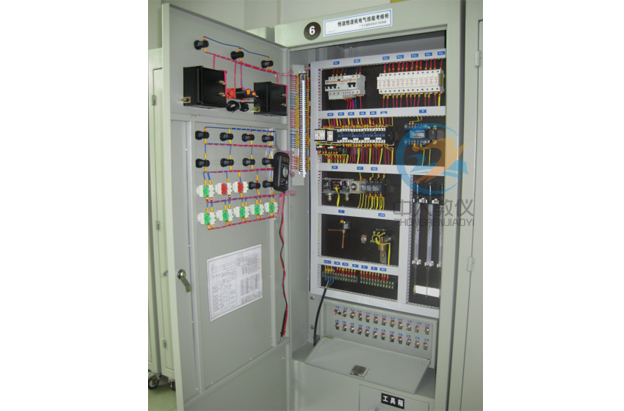

小型冷庫裝置電氣控制系統檢修實訓裝置
小型冷庫裝置電氣控制系統檢修實訓裝置,冷庫機組電氣控制排故實驗柜制冷設備維修工高級、技師教學培訓與考核，咨詢熱線13122891392 ...
訂購熱線：021-66581511
推薦產品
中人教儀廠是專業生產小型冷庫裝置電氣控制系統檢修實訓裝置，冷庫機組電氣控制排故實驗柜及配件的廠家,生產的小型冷庫裝置電氣控制系統檢修實訓裝置，冷庫機組電氣控制排故實驗柜品質過硬，中人品牌在國內已經擁有幾百所院?？蛻?。
本文關鍵詞：小型冷庫裝置電氣控制系統檢修實訓裝置
ZRLR-GZB小型冷庫裝置電氣控制系統檢修實訓裝置
一、小型冷庫電氣控制設備功能及實訓項目
1、小型冷庫機組電氣控制實訓2、制冷設備維修工高級教學培訓與考核
3、制冷設備維修工技師教學培訓與考核
4、常見故障設置與排查
二、故障設置
| 故障代號 | 冷庫機組電氣控制排故實驗柜故障現象 | 故障位置 | 故障分析過程 | 檢測方法與數據 | 注意事項 |
| K1 | 合上QS2，整個控制電路沒電，電源燈HL1不亮 | QS2 N線與HL1之間 |
HL1電源燈不亮，重點檢查SQ2輸出端和FU2是否開路 |
用萬用表交流250V檔測得HL1兩端沒220V電壓，再用電阻檔測量N線斷路 | 測量電阻值時要斷開控制線路的電源，則會燒壞萬用表 |
| K2 | 電源燈HL1亮，但手自動都不能制冷。 | QS2L線與RSJ常開之間 | 無法制冷可能是RSJ的常開觸點損壞 | 檢查RSJ的常開點電阻值 | RSJ出現不工作，也可能是其電機線圈開路 |
| K3 | SA轉換不了 | RSJ輸出與SA之間 | SA無法轉換或失效 | 檢查SA觸點的電阻值 | 頻繁轉換損壞 |
| K4 | 手動無法起動 | SA手動端和SA1輸入 | SB1斷路或損壞 | 檢查SA手動端和SA1輸入 | 頻繁起動、停止所產生的電火花會令接觸點產生接觸不良 |
| K5 | 同上 | SB1與SB2之間 | SB1或SB2損壞 | 檢查SB1輸出端與SB2輸入端電阻值 | 頻繁起動、停止所產生的電火花會令接觸點產生接觸不良 |
| K6 | 電源燈HL1亮，壓力故障燈HL5也亮近，按SB2,KM2不閉合，風機不工作 | SB2L線與SP之間 | HL5壓力保護故障燈亮，說明SP常閉接觸點接通，即風機、不能正常工作 | 查SP復位開關是否動作， | SP動作一般是壓縮機高低壓力引起保護 |
| K7 | 電源燈HL1亮，過載故障燈HL4也亮近，按SB2,KM2不閉合，風機不工作 | SP與FR之間 | HL4過過載故障燈亮，說明FR常閉接觸點接通，風機不能正常工作 | 查FR復位開關是否動作，或風機電機線圈繞組電阻值 | FR出現過載一般是風機電機溫度過高引起 |
| K8 | 按SB2，KM2不吸合，風機不能工作 | FR與KM12之間 | 過載沒保護，但風機又不能工作，可能是KM1的線圈開路 | 檢查KM2輸入端與FR輸出端電阻值 | 頻繁起動、停止所產生的電火花會令接觸點產生接觸不良 |
| K9 | 自動檔無法工作 | SA自動端與ST輸入端 | 電子溫度計常開觸點斷開 | 檢查SA自動端與ST輸入端電阻值 | ST常開斷開可能是是溫度設定誤差造成，非故障 |
| K10 | 按SB2,KM能吸合，但松手后不工作 | SB1輸出與SB2常開觸點之間 | 松手后，風機不工作，一般是無法自鎖 | 檢查SB1與SB2常開觸頭的電阻值 | 也可能是輔助觸頭接觸不良，引起無法自鎖 |
| K11 | 按SB2,KM2能吸合，但風機運行燈和壓縮機不工作 | FR輸出與KM2常開觸點之間 | 壓縮機與風機工作燈都不工作，故障多為KM2另一常無法接觸 | 檢查FR與KM2常開觸頭的電阻值 | 也可能是輔助觸頭接觸不良，引起無法自鎖 |
| K12 | 自動檔無法工作 | ST輸出端與SB2輸出端 | 電子溫度計常開觸點斷開 | 檢查ST輸出端電阻值 | ST常開斷開可能是是溫度設定誤差造成，非故障 |
| K13 | 電磁閥不工作 | KM2輸出與YV輸出之間 | 電磁閥卡住，無法打開 | 檢查YV有無電阻，通電后是否有振動 | 當出現此故障，要與HL2的電阻值比較大小，并串聯阻值不一樣 |
| K14 | 壓縮機無法啟動 | KM2輸出與KT輸入端 | KT線圈能工作，但無法廷時啟動壓縮機 | 檢查KM2常開與KT的電阻值 | 也可能是輔助觸頭接觸不良，引起無法自鎖 |
| K15 | 壓縮機無法啟動 | KT常開輸出與KM1輸入端 | KT或KM1無法接觸 | 檢查KT輸出與KM1的輸入電阻值 | KM1線圈燒斷 |
| K16 | 時間繼電器不工作 | KM2與KT輸入端 | KT線圈開路 | 檢查KM2常開的輸出與KT的輸入 | 檢查線圈輸入電壓 |
| K17 | 電子溫度計無顯示 | FU3輸出與ST輸入端 | ST線圈是否開路 | 檢查FU3輸出與ST輸入端的電阻值 | 同上 |
| K18 | 無法除霜 | KM3常開輸入與KM3線圈輸入端 | 接觸器和加熱器損壞 | 檢查KM3常開輸入與KM3線圈輸入端間的電阻值， | 頻繁停止起動會使觸點接觸不良 |
| K19 | 無法除霜 | FU3輸出與RSJ輸入端 | RSJ線圈是否開路 | 檢查FU3輸出與RSJ輸入端的電阻值 | 同上 |
三、元件設備清單
| 序號 | 項目 | 型號規格 | 數量 | 備注 |
| 1 | 轉換開關 | 常用 | 2個 | |
| 2 | 指示燈 | 220V | 8個 | |
| 指示燈 | 380V | 3個 | ||
| 3 | 四極空氣開關 | 15A | 2個 | |
| 4 | 二極空氣開關 | 15A | 2個 | |
| 5 | 中間繼電器 | 常用 | 2個 | |
| 6 | 壓力繼電器 | 高/低/常用 | 2個 | |
| 7 | 時間繼電器 | 得電延時 | 2個 | |
| 8 | 交流接觸器 | 380V/15A | 6個 | |
| 9 | 熱繼電器 | 常用 | 4個 | |
| 10 | 起動\停止開關 | 常用 | 4個 | |
| 11 | 故障開關 | 常用 | 50個 | |
| 12 | 故障燈 | 常用 | 30個 | |
| 13 | 保險絲管 | 5A | 6個 | |
| 14 | 化霜定時器 | 常用 | 2個 | |
| 15 | 化霜雙金屬片 | 常用 | 2個 | |
| 16 | 電磁閥 | 常用 | 2個 | |
| 17 | 接線排 | 常用 | 10個 | |
| 18 | 連接導線(有色) | 常用 | 2扎 | |
| 19 | 電柜 | 見圖 | 1個 | |
| 20 | 電子溫控器 | 常用 | 2個 | |
| 21 | 電流表 | 5A/常用 | 2個 | |
| 22 | 電壓表 | 380V/常用 | 2個 | |
| 23 | 絕緣板 | 常用 | 16公斤 | |
| 24 | 線槽 | 常用 | 8條 | |
| 25 | 槽鋼 | 常用 | 2米 | |
| 26 | 故障箱 | 2個 | ||
| 27 | 雜物配件 | 1批 |
本文鏈接：http://www.zqjht.comhttp://www.zqjht.com/product/990.html
文章來源：www.zqjht.com??? ?編輯：中人教儀廠??? ?時間：2019-07-03 13:49
常見問題：
1、如果我要購買小型冷庫裝置電氣控制系統檢修實訓裝置、冷庫機組電氣控制排故實驗柜，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的小型冷庫裝置電氣控制系統檢修實訓裝置、冷庫機組電氣控制排故實驗柜是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開小型冷庫裝置電氣控制系統檢修實訓裝置、冷庫機組電氣控制排故實驗柜的發票，您需要提供開票資料。
3、你們的產品都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
