軸系創意組合方案設計實訓裝置

軸系創意組合方案設計實訓裝置,軸系裝配技能實訓裝置 ...

訂購熱線：021-66581511

推薦產品

: 單片機、EDA開發實驗平臺

: 透明液壓PLC控制實訓裝置

: 機器人與智能視覺實驗裝置

: 高級維修電工實驗裝置

產品詳情

中人教儀廠是專業生產軸系創意組合方案設計實訓裝置，軸系裝配技能實訓裝置及配件的廠家,生產的軸系創意組合方案設計實訓裝置，軸系裝配技能實訓裝置品質過硬，中人品牌在國內已經擁有幾百所院校客戶。

本文關鍵詞：軸系創意組合方案設計實訓裝置

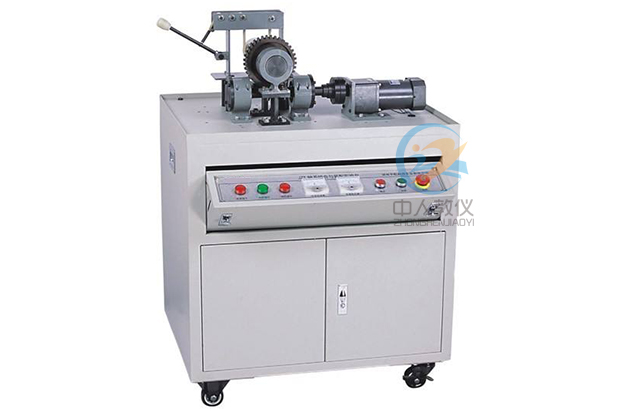

ZRJX-ZX軸系創意組合方案設計實訓裝置

技術參數：

1、主要技術指標
(1) 軸系裝配技能實訓裝置采用鐵質雙層亞光密紋噴塑結構，鑄件平板臺面，鋁質面板。設有四個帶剎車萬向輪，便于移動和固定。鑄件平板外形尺寸：750mm×420mm×40mm
(2) 輸入電源：單相三線～220V±10% 50Hz
(3) 外形尺寸：750mm×600mm×1060mm
2. 交流減速電機1臺：額定功率90W，調速范圍0～50r/min
3. 機械零部件1套：配有支承、齒輪、軸、軸承、端蓋、聯軸器、定位零件、鍵聯接、螺紋聯接以及防松件等10大類型。學生根據軸系裝配圖及工作情況可自主選擇。主要裝配方案如下：
1.單-球組合
2.單-球-墊組合
3.單-球-環組合
4.單-球-嵌組合
5.單-球-嵌-套組合
6.單-推-墊組合
7.單-球-蓋-嵌-套組合
8.單-推-蓋-嵌-套組合
9.單-推-墊組合
10.單-球-墊-軸-齒組合
11.單-推-墊-軸-齒組合
12.單-推-墊-中軸-齒組合
13.單-球-雙-推-墊-軸-齒組合
14.套-雙-推-墊-軸-錐組合
15.套-雙-推-墊-軸-錐-鎖組合
16.單-17.單-球-墊-壓密組合
18.單-球-雙-平推-墊-軸-齒組合
19.單-推-墊-外調組合
20.單-推-軸-蝸組合
21.單-球調-墊組合
22.單-球-軸擋組合
23.單-球-墊-軸擋-嵌組合
24.單-球-墊-軸擋組合
25.單-球-墊-中軸-齒組合
26.單-調心-墊-中軸-齒組合
27.單-球-墊-中軸-齒-悶組合
28.單-球-墊-中軸-齒-悶-密組合
29.單-背推-墊組合
30.單-球-雙-背推-墊-軸-齒組合
31.單-調心-雙-背推-墊-軸-齒組合
32.球-墊-密組合裝配工藝，將零部件進行裝配組合。
軸系創意組合方案設計實訓裝置,軸系裝配技能實訓裝置

配置表：

序號	零件名稱	件數	序號	零件名稱	件數
1	直齒輪軸用支座（油用）	2件	2	直齒輪軸用支座（脂用）	2件
3	蝸桿軸用支座	1件	4	錐輪軸用支座	1件
5	錐齒輪軸用套環	2件	6	蝸桿用套環	1件
7	*組裝底座	2件	8	大直齒輪	1件
9	大斜齒輪	1件	10	小直齒輪	1件
11	小斜齒輪	1件	12	小錐齒輪	1件
13	大直齒輪用軸	1件	14	小直齒輪用軸	1件
15	兩端固定用蝸桿	1件	16	固游式用蝸桿	1件
17	錐齒輪用軸	1件	18	錐齒輪軸	1件
19	大凸緣式透蓋	1件	20	大凸緣式悶蓋	1件
21	*凸緣式透蓋（脂用）	1件	22	凸緣式悶蓋（脂用）	1件
23	凸緣式透蓋（油用）	4件	24	凸緣式悶蓋（油用）	1件
25	凸緣式透蓋（迷宮）	1件	26	迷宮式軸套	1件
27	嵌入式透蓋	1件	28	嵌入式悶蓋	1件
29	聯軸器A	1件	30	聯軸器B	1件
31	無骨架油封壓蓋	1件	32	軸承6206	2件
33	軸承30206	2件	34	軸承N206	2件
35	軸承7206AC	2件	36	鍵8×35	4件
37	鍵6×20	4件	38	圓螺母M30×1.5	2件
39	圓螺母止動圈Φ30	2件	40	骨架油封	2件
41	軸用彈性卡環Φ30	1件	42	無骨架油封	1件
43	M8×15	4件	44	M8×25	6件
45	M6×25	10件	46	M6×35	4件
47	M4×10	4件	48	Φ6墊圈	10件
49	Φ4墊圈	4件	50	擋圈鉗	1把
51	擋油環	4件	52	甩油環	6件
53	調整環	2件	54	套筒	24件
55	調整墊片	16件	56	軸端壓板	4件
57	14×12雙頭扳手	1把	58	3寸起子	1把
59	10×12雙頭扳手	1把	60	羊毛氈圈Φ30	2件
			62
安裝模擬裝置
1	安裝機架 1000450700	1臺	2	模擬驅動電機 額定功率90W，調速范圍0～50r/min	1臺
3	傳動帶輪	1對	4	傳動三角帶輪	一根
5	電機控制箱	1套
工量具清單
1	杠桿式百分表	1	2	直角尺	1
3	萬能角度尺	1	4	游標卡尺150mm	1
5	55件套工具箱	1套	6	卡簧鉗	1
7	銅棒	1	8	圓螺母扳手	1
9	拉馬 150mm	1
