多功能家用電子產品電氣控制綜合實訓裝置
多功能家用電子產品電氣控制綜合實訓裝置,多種家用電器維修實訓裝置是結合家用電氣設備調試與維修職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。 ...
訂購熱線：021-66581511
中人教儀廠是專業生產多功能家用電子產品電氣控制綜合實訓裝置，多種家用電器維修實訓裝置及配件的廠家,生產的多功能家用電子產品電氣控制綜合實訓裝置，多種家用電器維修實訓裝置品質過硬，中人品牌在國內已經擁有幾百所院校客戶。
本文關鍵詞：多功能家用電子產品電氣控制綜合實訓裝置

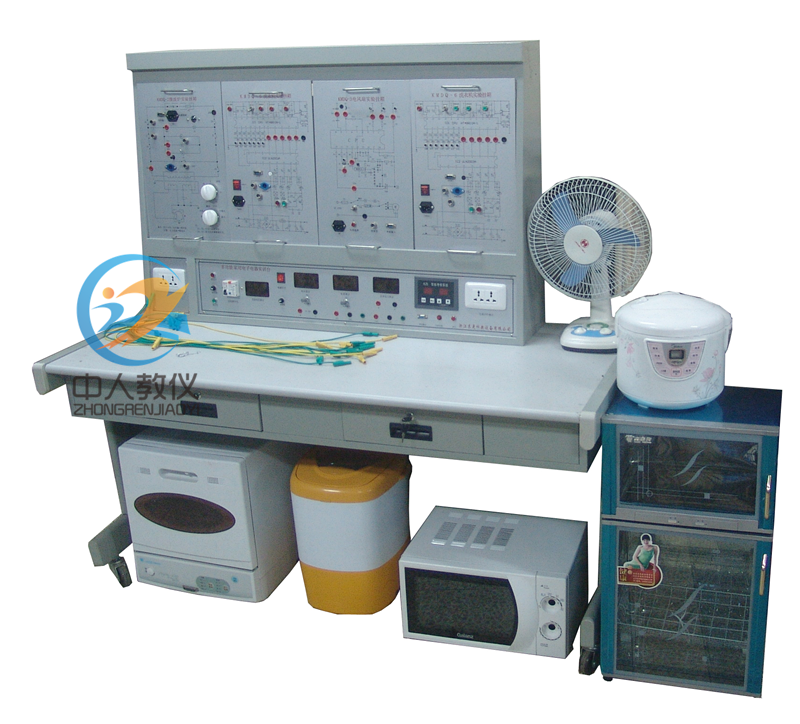

ZRJDQ-04E 多功能家用電子產品電氣控制綜合實訓裝置
概述
本設備是根據《中華人民共和國教育行業標準（電子技術應用專業儀器設備配備標準）》，教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求，結合家用電氣設備調試與維修職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。
一、實訓掛件
實訓掛件洗衣機模塊，電風扇模塊、、全自動洗碗機模塊、微波爐模塊。微電腦電飯鍋，電子消毒柜模塊模塊掛件均可設置故障點、完成排除故障等實訓內容。1、智能控制電飯鍋
1微電腦控制電飯鍋常用元器件，控制芯片，顯示器件的認識與檢測2微電腦控制電飯鍋結構的認識及拆裝
3微電腦控制電飯鍋能量轉化，溫度傳導的工作原理
4微電腦控制電飯鍋加熱，保溫相互轉換及工作原理
5微電腦控制電飯鍋定時加熱，煮飯，保溫的設定及工作原理
6微電腦控制電飯鍋的常見故障及維修
7微電腦控制電飯鍋控制電路常見故障的檢測及維修
2、微波爐
1微波爐主要元器件，控制芯片，顯示器件的認識與檢測2微波爐結構的認識及拆裝
3微波爐加熱的原理分析及實物演示
4微波爐微波產生電路的常見故障及檢測維修
5微波爐控制電路及定時電路常見故障與檢測維修
6微波爐電壓轉換電路的常見故障及檢測維修
6微波爐保護裝置的檢測與維修
7微波爐常見故障的檢測及維修
3、全自動洗衣機
1全自動洗衣機常用元器件、傳感器及控制芯片的認識和檢測2全自動洗衣機機械結構的認識及拆裝
3進水、排水常見故障的檢測和排除
4洗滌、脫水常見故障的檢測和排除
5全自動洗衣機程控器的檢測
6電機及電機控制故障的檢測和排除
7機械傳動系統的常見故障及檢修
8集成控制電路檢測和故障分析排除
9漏電安全防護報警系統故障分析和排除
4、電子電風扇
1結構拆卸分析、2元器件識別檢測、
3常見典型故障分析排除
5、電子消毒柜
1結構拆卸分析、2元器件識別檢測、
2常見典型故障分析排除
6、自動洗碗機
1常用元器件、傳感器及控制芯片的認識和檢測2機機械結構的認識及
3進水、排水常見故障的檢測和排除
4洗滌、脫水常見故障的檢測和排除
5過程控器的檢測
6電機及電機控制故障的檢測和排除
7機械傳動系統的常見故障及檢修
8集成控制電路檢測和故障分析排除
二、實訓項目
1 電子電風扇結構拆卸分析、元器件識別檢測、常見典型故障分析排除2 微電腦控制電飯鍋結構拆卸分析、元器件識別檢測、常見典型故障分析排除
3 微波爐結構拆卸分析、元器件識別檢測、常見典型故障分析排除
4 電子消毒柜結構拆卸分析、元器件識別檢測、常見典型故障分析排除
5 全自動洗衣機結構拆卸分析、元器件識別檢測、常見典型故障分析排除
6 全自動洗碗機結構拆卸分析、元器件識別檢測、常見典型故障分析排除
設備參數指標
三、設備功能特點
1. 實驗裝置有記時器功能，直流電源 5V，2A。直流電源輸出：0～30 V；0～2 A（連續可調），多量程智能直流電壓表 500V，直流電流 表 5A，，一只精密電壓表（DC 30V），一只精密電流表（DC 3A）；考核系統具有漏電短路保護 16A、過載保護裝置 7A，2． 采用敞開式實訓板，板上有完整的安裝線路圖、測試點、調整點。
3． 家用電子產品電器維修實訓考核臺電子電風扇，微電腦控制電飯鍋，微波爐，電子消毒柜，全自動洗衣機，全自動洗碗機等多種常用家用電器為一體的 組合設計，整套設備由實訓臺組件、實訓桌和各實訓單元及配套實訓實物組成組 成。實訓電路板增設了智能故障點考核裝置。故障點由教師計算機根據考核要求設置，通過考核系統傳送到學生的敞開式實訓單元，學生使用計算機或者單片機 ，答題器進行答題。
四、技術要求及主要參數：
1、工作電源：AC220V±5% 50HZ2、安全保護：漏電保護（動作電流≤30MA），過電流保護，熔斷器保護
3、最大輸入額定功率：1200W
4、環境溫度：－10℃~60℃
5實訓臺 鋁型材框架鐵質雙層亞光密紋噴塑結構，高密度耐磨桌面板。不、交流電源：220V 50Hz（帶有過流保護）才、直流電源:可調、固定輸出、實訓掛件：鐵質雙層亞光密紋噴塑結構，鋁塑面板能完成機電類、電熱類、電磁類家電產品的電氣原理實訓；能設置常見電氣故障；符合國家安全標準。
五、考試系統：
1、計算機可以監控1-126臺家用電器智能考核臺2、已設置60多個故障點。
3、具有發卷功能
4、具有收卷功能
5、具有單臺和全部實驗臺清零功能
6、具有自動檢測各家用電器考核臺的通訊聯機情況
7、可以生成學生個人成績單
8、可以對學生考核情況進行統計、分析
9、設有進入系統密碼，進入系統后能夠修改密碼
10、具有打印功能
11、具有答題次數限制功能
12、學生臺配智能答題器，學生可以通過答題器與都師進行數據交換
六、家用電子產品電氣控制實訓裝置清單
| 序號 | 名稱 | 數量 | |
| 1 | 實驗屏 | 1個 | |
| 2 | 實驗桌 | 1張 | |
| 3 | 學生凳 | 2張 | |
| 3 | 實訓掛箱 | ||
| 4 | A | 電子電風扇實訓掛箱 | 各1個 |
| B | 微電腦控制電飯鍋實訓掛箱 | ||
| C | 微波爐實訓掛箱 | ||
| D | 電子消毒柜實訓掛箱 | ||
| E | 全自動洗碗機實訓掛箱 | ||
| F | 全自動洗衣機實訓掛箱 | ||
| 5 | 電子電風扇實物 | 1臺 | |
| 6 | 微電腦控制電飯鍋實物 | 1臺 | |
| 7 | 微波爐實物 | 1臺 | |
| 8 | 電子消毒柜實物 | 1臺 | |
| 9 | 全自動洗碗機實物 | 1臺 | |
| 10 | 全自動洗衣機實物 | 1臺 | |
| 11 | 指導書 | 1本 | |
| 12 | 連接線 | 20根 | |
本文鏈接：http://www.zqjht.comhttp://www.zqjht.com/jdsx/1023.html
文章來源：www.zqjht.com??? ?編輯：中人教儀廠??? ?時間：2019-09-23 08:55
