交直流調速實訓裝置

交直流調速實訓裝置,交直流變頻調速實驗臺主要訓練和考核學員對交流變頻器和直流調速裝置的參數設置和系統應用能力,咨詢熱線13122891392 ...

訂購熱線：021-66581511

推薦產品

: 單片機、EDA開發實驗平臺

: 機器人與智能視覺實驗裝置

: 高級維修電工實驗裝置

: 透明液壓PLC控制實訓裝置

產品詳情

中人教儀廠是專業生產交直流調速實訓裝置，交直流變頻調速實驗臺_立式及配件的廠家,生產的交直流調速實訓裝置，交直流變頻調速實驗臺_立式品質過硬，中人品牌在國內已經擁有幾百所院?？蛻簟?/p>
本文關鍵詞：交直流調速實訓裝置
ZRTS-658M交直流調速實訓裝置

一、產品概述

交直流變頻調速實驗臺是依據《電力拖動自動控制系統》、《直流調速》、《交流變頻調速》、《高級維修電工（交直流調速部分）》教材大綱的要求，為配合高等院校、職業培訓技術院校相關專業進行的課程實驗而推出的一套現代化綜合電機及驅動系列實訓產品。交直流調速實驗裝置主要訓練和考核學員對交流變頻器和直流調速裝置的參數設置和系統應用能力，通過對交流變頻器控制電路和所控制電機負載的精心設計，使學員通過實驗掌握交流電動機變頻控制各種典型的工作狀態；通過對直流調速裝置主回路、控制回路和直流電動機負載的精心設計，使學員通過實訓掌握直流電動機調速各種典型的工作狀態。

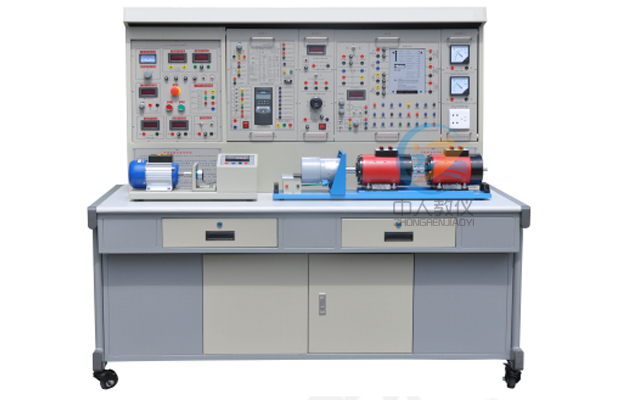

交直流調速實訓裝置,交直流變頻調速實驗臺

二、性能指標：

1、工作電源：～3N/380V/50HZ
2、整機容量：≤1.5KVA
3、規格：1650×700×1580 （左右）。
4、重量：300Kg
5、工作環境：溫度－10℃～＋40℃ 相對濕度＜85%（25℃）

三、主要組件：

  1. TS電源控制屏
  (1) 交流電源
提供三相380V交流電源，交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護。配有1只指針式交流電壓表，通過切換開關指示三相電網電壓。
（2）穩壓電源模塊
1）1路輸出電壓均為0～30V，由多圈電位器連續調節，具有預設式過流過載保護功能，輸出最大電流為2A，每路電源輸出有0.5級數字電壓表指示。
2）提供直流220V/1A直流電源1路，為直流電機供電。
（3）儀表模塊
   1）設有交流電壓表一只，量程0-450V，3為半數顯。
   2）設有交流電流表一只，量程0-5A，3為半數顯。
   3）設有直流電壓表一只，量程0-±300V，3為半數顯。
   4）設有直流電流表一只，量程0-±5A，3為半數顯。
（4）設有啟動，停止，急停按鈕各1個。
(5) 控制屏正面大凹槽內，設有兩根圓管，可掛儀表及實驗部件。凹槽底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用?？刂破羶蓚?cè)設有三極220V電源插座及三相四極380V電源插座。
2、DQ03-1電機導軌，測速發電機及智能數顯轉速表
包括測速發電機及固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。
3、DK40 歐陸514C直流調速系統（16A）
包括歐陸514C直流調速系統（16A）主機及外圍調速組件。
4、GDK28 三相異步電機變頻調速器
包括三菱D740變頻調速器主機（0.75KW）及外圍調速組件。
5、DQ09并（他）勵式直流電機1臺(和交流電機同軸同高)，220V/185W、1.1A， 1500r/min。
6、DQ19校正直流測功機電機1臺(和交直流電機同軸同高)，220V/355W、2.2A ，1500r/min。
7、DQ10 三相異步電機380V/220V/100W。
8、直流電壓表DC300V。
9、電樞電流表0~3A
10、勵磁電流表500mA
11、可調大功率磁盤電阻負載。

四、實訓項目

（一）交流電機變頻調速系統實訓
1、交流電機的認識（銘牌）及冷態電阻的測量
2、變頻器裝置的面板認識
3、變頻器參數設置
4、變頻器基本操作方法
5、變頻器數字量控制三段速運行
6、變頻器數字量控制七段速運行
（二）直流電機調速系統實訓
1、直流電機的認識（銘牌）及冷態電阻的測量
2、直流電機的正反轉
3、歐陸514C直流調速器裝置的面板認識
4、歐陸514C直流調速器裝置開關設置
5、歐陸514C直流調速器電壓，電流雙閉環不可逆調速系統
6、歐陸514C直流調速器轉速，電流雙閉環不可逆調速系統
7、歐陸514C直流調速器電壓，電流雙閉環可逆調速系統
8、歐陸514C直流調速器轉速，電流雙閉環可逆調速系統

五、設備清單

序號	型號	名稱	數 量
1	ZRTS-658M	交直流調速實訓臺	1套
2	DQ03-1	電機導軌，測速發電機系統及數顯轉速表	1套
3	DQ27	三相可調電阻器	1件
4	DQ09	直流他（并）勵電動機	1臺
5	DQ10	三相鼠籠異步電機	1臺
6	DQ19	校正直流測功機（發電機）	1臺
7	GDK28	三相異步電機變頻調速系統	1件
8	DK40	歐陸514C直流調速器（16A）	1件
9	連接導線	實訓連接導線（兩種）	1套
10		聯軸器（6×14. 12×14，已裝到電機導軌上）	1套
11	工具	十字長柄螺絲刀	1把
12	工具	14扳手（更換固定電機螺絲用）	1把
13	工具	3×10 外六角扳手（更換聯軸器用）	1把
14	安裝工具	三相四線電源插座底盒及固定臺面螺絲	1套
15	說明書/ 指導書	（1）歐陸514C說明書1本（2）三菱D740變頻器說明書1本（3）型交直流調速實訓裝置實訓指導書1本	1套

本文鏈接：http://www.zqjht.comhttp://www.zqjht.com/bpts/955.html
文章來源：www.zqjht.com??? ?編輯：中人教儀廠??? ?時間：2019-06-19 15:46

常見問題：

1、如果我要購買交直流調速實訓裝置、交直流變頻調速實驗臺_立式，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的交直流調速實訓裝置、交直流變頻調速實驗臺_立式是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開交直流調速實訓裝置、交直流變頻調速實驗臺_立式的發票，您需要提供開票資料。

3、你們的產品都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
