專業基礎技能實驗-機械基礎實驗室

1.熟悉常見機構構造及作業原理；
2.掌控把握常用機械零件構造及修復方法；
3.掌控把握常用機械傳動設計與制造方法；
品牌要求如下：

序號	名稱	內容
1	經經經典型機電設備模型或實物	1.機電設備模型或實物:可演示; 2.機械手模型:可演示; 3.自動線模型:可演示
2	經經經典型機構示教板	1.平面連桿機構示教板; 2.凸輪機構示教板; 3.間歇動作機構示教板
3	經經經典型傳動示教裝置	1.齒輪傳動示教模型: 2.蝸桿傳動示教模型 3.帶傳動示教模型; 4.鏈傳動示教模型; 5.機械傳動系統示教模型
4	常用機械零部位件	1、螺紋連接與傳動示教板; 2軸系零部位件(軸承、鍵銷、軸等)示教板; 3、聯軸器、離合器彈簧等示教板
5	減慢速度器	減慢速度器模型或實物
6	工量具	通用拆卸裝配工量具

設備方案如下：

序號	名稱	技術功能數值

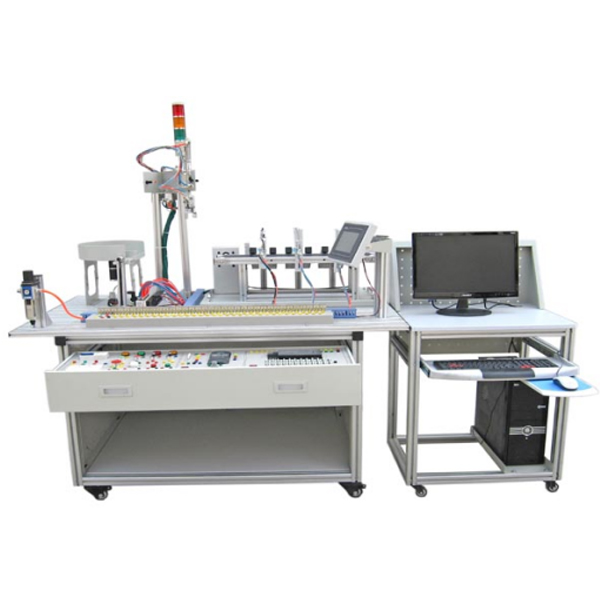

1	中人ZRGJD-01經經經典型機電設備模型或實物	1.機電設備模型或實物:可演示; 一、設備基礎簡介 實驗裝置由由鋁制導軌式實驗臺、經經經典型的機電一體化設備的機械部位件、plc模型塊、變頻器模型塊、按鈕模型塊、電源模型塊、模仿生產設備實驗模型塊、接線端子排和各種傳感器、計算機數值數值數值等含有概括。整體構造應用開放式和拆卸裝配式，實驗裝置用來機械部位件組裝，可按照現有的機械部位件組裝生產設備，也可添加機械部位件組裝其他生產設備，使整個裝置能夠靈活的按教學或競賽要求組裝設定有生產功能的機電一體化設備。模型塊應用標準構造和抽屜式模型塊放置架，互換性強；按設定有生產性功能和整合學習掌控把握掌控把握掌控把握功能的原則確定模型塊內容，使教學或競賽時可便利的選用需要的模型塊。設備需符合競賽所要求，同時還要求設定有可拓展功能，可以含有概括更加大型的生產模仿系統，以協作各個用戶學校不一樣層次，不一樣專業的教學及培訓要求。 二、技術功能數值 1. 交流ACACAC電源：三相五線 AC 380V±10%  50 Hz（或一相三線220v） 2. 溫度（℃）（℃）（℃）：-10～40 ℃；環境濕度：≤90%（25℃）； 3. 外觀尺寸：長×寬×高：約1200×800×1500 mm； 4. 整機功耗：≤1.5 kW； 5. 安全保障功能：設定有接地保護、漏電保護功能，安全性符合相關的國家標準。應用高絕緣的安全型插頭座及帶絕緣護套的高強度安全型實驗實驗連接線。 三、設備構造： 1.鋁制導軌式實驗臺：可以裝配送料機構、機械手、傳輸分揀機構。實驗模型塊及PLC主機等可以放置在拉出式的支撐架上。 2.觸摸屏：7寸真彩工業級、模型塊材料要求：高強度塑料外殼、重量（kg）（kg）輕，實操實操操作面板是鋼制噴塑板。 3.PLC模型塊及變頻器模型塊：PLC 應用24個數字量寫入，24個數字量輸出主機；變頻器：三菱 0.75KW；實操實操操作面板是鋁塑板。 4.電源模型塊：三相電源總開關（帶漏電和短路保護）1個，熔斷器3只，一相電源插頭座2個，安全插頭座5個； 5.按鈕模型塊：24 V/6 A、12 V/2 A各一組；急停按鈕1只，變換開關2只，蜂鳴器1只，復位按鈕黃、綠、紅各1只，自鎖按鈕黃、綠、紅各1只，24V指示燈黃、綠、紅各2只； 6.一體化接線排：接線排殼體上兩側相對設定有一初級接線區（接線端子）和一次級接線區（安全插頭座）；接線端子與對應的安全插頭座經過導電彈性件連接；接線排殼體邊緣卷折，設定有固定用的螺孔，可以固定在實驗桌上。 7.上料機構：上料機構1件，直線DC電機1只、光電傳感器1只，警示燈1只，主要完成將工件庫中的工件依次推出。 8.單片機、plc可編程設計與控制虛擬擬真系統：本系統基于unity3d研發，內置實驗步驟、實驗指導書、電子線路圖、集合套件表單、連接線路、接通電源、電子線路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以經過啟動/停止、正向動作、反向動作按鈕實操三維（3D）（3D）（3D）機床模型動作，在連接線路狀態下，三維（3D）（3D）（3D）機床模型可實行放大/縮小、平移。 1.繼電器控制：閱讀實驗指導書，并進入實驗，經過認識閱讀電子線路圖，選用集合套件表單中的繼電器、熱繼電器、開關等元件以拖拽的形式布置至電器儲物儲物儲物柜中，限位器放放放置于三維（3D）（3D）（3D）機床模型上，可選用蓋蓋子，部分元件名稱可重命名，然后點擊連接線路按鈕，將端子對端子實行連線，將機床電子線路連接成功后，選用接通電源，實行實操，若集合套件或線路連接錯誤將彈出提醒錯誤框，可隨時實行場景重置。 2.PLC控制：實驗同繼電器控制，多加PLC控制功能，在連線完成后，經過PLC編碼按鈕，進入程序語言編寫界面，編寫正向與反向2條程序，共有12個梯形圖符文號，編寫完成后，選用提供并上交實行程序檢驗。檢驗成功后，接通電源實行實操，集合套件、線路連接、代碼錯誤將彈出提醒錯誤框，可隨時實行場景重置。 3.單片機控制：實驗同繼電器控制，多加單片機控制功能，在連線完成后，經過C編碼按鈕進入編程界面，寫入正確的C語言代碼，提供并上交檢驗成功后，接通電源實行實操，集合套件、線路連接、代碼錯誤將彈出提醒錯誤框，可隨時實行場景重置。 9.機械實驗安全教育虛擬擬真系統：本系統基于unity3d研發，系統應用三維（3D）（3D）（3D）漫游的形式，可經過鍵盤控制位移，鼠標控制鏡頭方向，設定有機械安全距離實驗，機械安全保護裝置實驗、機械安全防護設計基礎考核，實驗實行時，三維（3D）（3D）（3D）漫游畫面應用箭頭與腳印圖案提醒位移至實驗位置，機械對象周圍圓圈顯露了作業半徑，實驗過程伴有三維（3D）（3D）（3D）機器人的對話框提醒。 A、機械安全距離實驗內容含有概括防止上下肢觸及危險區的安全距離實驗（內分2種圍欄高度與開口大?。?，選用進入后，鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實驗過程為人體進入機械對象作業半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并實行下一實驗，最終一步為正確做法。 B、機械安全保護裝置實驗分為安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀等保護裝置實驗，可選類別（安全寫入、安全控制、安全輸出、其他）、生產廠家、設備表單（安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、安全護欄）。裝配位置有藍色閃爍框體構造提醒，實驗流程：選用安全護欄并裝配、選用安全連鎖開關（或選用安全光幕、安全墊、安全激光掃描儀）并裝配、選用安全控制器并裝配至電氣控制箱式模型塊式模型塊式模型塊、選用安全繼電器并裝配至電氣控制箱式模型塊式模型塊式模型塊、點擊電氣控制箱式模型塊式模型塊式模型塊上的啟動按鈕。若進入危險區域時，系統將提醒報警音，而而而且機械對象停止作業，選用電氣控制箱式模型塊式模型塊式模型塊上的復位按鈕可停止。 C、機械安全防護設計基礎考核要求完成機械安全系統的裝配，正確裝配安全護欄、安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、24V電源、信號燈及急停按鈕，考核分為十個考核點，部分考核點有3個選項，由學生自由選用，最終10項考核點選好后，提供并上交確認，系統自動得出總分數以及各考核點的得分情況。 D、系統須為整體同一平臺，不得以單獨的資源展現。 2.機械手模型 氣動機械手裝置：四自由度氣動機械手；氣動手臂兩側裝備有2個限位擋板，擋板上裝備有電感傳感器、緩沖閥，實行對手臂的旋轉限位。整個搬運機構能完成四個自由度動作，手臂伸縮、手臂旋轉、手爪上下、手爪松緊。 3.自動線模型 物料分揀裝置：傳送帶經過三相異步電機驅動，在傳送帶端點處設計有落料口，經過光電傳感器檢驗測量試驗物料；傳送帶上裝備有三個出料槽，對應位置有電感傳感器、光纖傳感器等，同時正對料槽位置裝備有推料氣缸，共計三個氣缸。傳送帶應用可拆卸的鋁制支撐架。 整體可實驗項目： 1．氣動系統的裝配與調動測量試驗 （1）氣動方向控制線路的裝配 （2）氣動速度控制線路的裝配 （3）氣動順序控制線路的裝配 （4）氣動機械手的裝配 （5）氣動系統氣路的連接 （6）磁性開關的位置調動 （7）氣動系統調動測量試驗 （8）擺動控制線路的裝配 2．變頻器的裝配與調動測量試驗 （1）變頻器與交流ACACAC電機主電子線路的連接 （2）變頻器實操實操操作面板的功能數值設定與實操 （3）變頻器實操實操操作面板控制交流ACACAC電機調動速度 （4）經過變頻器外部端子控制電機啟停 3．機電設備的裝配與調動測量試驗 （1）傳動裝置同軸度的調動 （2）皮帶輸送機的裝配與調動 （3）搬運機械手設備裝配與調動測量試驗 （4）物件分揀設備的裝配與調動測量試驗 （5）送料設備的裝配與調動測量試驗 （6）自動生產線設備裝配與調動測量試驗 4．電氣控制電子線路的裝配與PLC編程 （1）電機正反轉控制電子線路的連接與程序語言編寫 （2）電機調動速度控制電子線路的連接與程序語言編寫 （3）皮帶輸送檢驗測量試驗程序語言編寫 （4）氣動順序動作控制程序語言編寫 （5）氣動機械手控制程序語言編寫 （6）機電一體化設備控制程序語言編寫 （7）自動生產線控制程序語言編寫 5．自動控制系統的裝配與調動測量試驗 （1）多種傳感器的裝配與調動測量試驗 （2）皮帶輸送檢驗測量試驗的自動控制 （3）機械手的自動控制 （4）機電一體化的自動控制 （5）PLC控制系統的裝配與調動測量試驗 （6）自動生產線的裝配與調動測量試驗 6．觸摸屏基礎控制及設定 （1）觸摸屏的接線和基礎功能數值設定； （2）基于觸摸屏控制方法的基礎指令編程練習； （3）PLC、觸摸屏與變頻器通信控制。 7．可用來考核或競技比賽，可考察的職業能力 （1）機械構件的裝配與調動能力 （2）機電設備的裝配與調動測量試驗能力 （3）電子線路裝配能力 （4）氣動系統的裝配與調動測量試驗能力 （5）機電一體化設備的控制程序的編寫能力 （6）自動控制系統的裝配與調動測量試驗能力
2	中人ZRZS-SJ經經經典型機構示教板	1.平面連桿機構示教板; 2.凸輪機構示教板; 3.間歇動作機構示教板
3	中人ZRJXM-ZH經經經典型傳動示教裝置	1.齒輪傳動示教模型（可隨意選用數量） 序號 模型名稱 1 圓柱齒輪軸 2 圓錐齒輪軸 3 腹板式構造的圓柱齒輪 4 腹板式構造的圓錐齒輪 5 輪輻式構造的齒輪 6 齒輪齒條傳動 7 曲輪圓錐齒輪傳動 8 內嚙合直齒圓柱齒輪傳動 9 斜齒輪法面剖 2.蝸桿傳動示教模型（可隨意選用數量） 序號 模型名稱 1 圓柱蝸桿傳動 2 圓弧面蝸桿傳動 3 蝸桿傳動的受力解析 4 加散熱片和風扇的蝸桿傳動 5 蝸桿的構造形式兩種 6 蝸輪的構造形式四種 3.帶傳動示教模型;（可隨意選用數量） 序號 模型名稱 1 平帶傳動 2 V帶傳動 3 同步帶傳動 4 普通V帶輪的構造四種 5 帶的定期張緊滑道式裝置 6 帶的定期張緊擺架式裝置 7 帶的自動張緊裝置 8 張緊輪裝置 4.鏈傳動示教模型;（可隨意選用數量）   序號 模型名稱 1 單排套筒滾子鏈傳動 2 雙排套筒滾子鏈傳動 3 齒形鏈傳動 4 鏈輪的構造四種 5 鏈傳動不平均解析 6 鏈傳動自動緊張裝置 7 鏈傳動的調動張緊裝置 5.機械傳動系統示教模型（可隨意選用數量） 序號 模型名稱 1 曲柄滑塊泵 2 曲柄搖塊泵 3 曲桿搖桿泵 4 轉動導桿泵 5 擺動導桿泵 6 剪床機構 7 差動輪系構造 8 浮動盤聯軸節 9 齒輪直線構造 10 齒輪擺桿構造
4	中人ZRZS-LJ常用機械零部位件	1、螺紋連接與傳動示教板; 2、軸系零部位件(軸承、鍵銷、軸等)示教板; 3、聯軸器、離合器彈簧等示教板
5	中人ZRJXXM-JSQ減慢速度器	一級圓柱直齒輪減慢速度器 200*180*170mm 可測繪 全鋁制
6	工量具	通用拆卸裝配工量具（活動扳手、尖嘴鉗、榔頭、內六角扳手）
