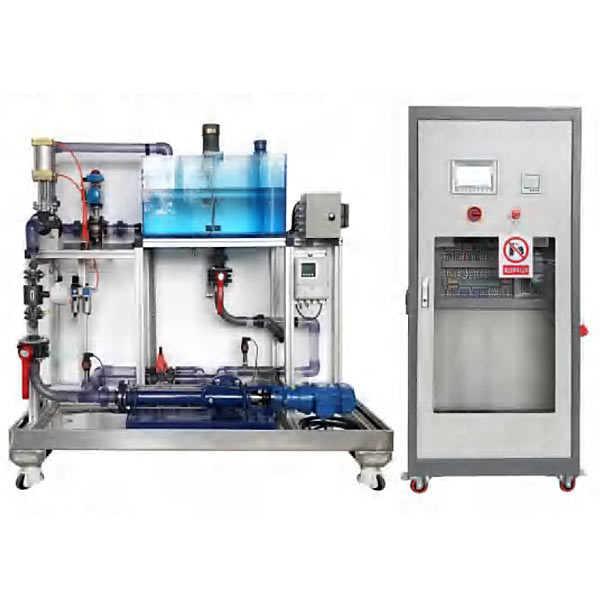

一、產品概述
泵站系統運行與維護是從事泵站機械設備、電氣設備及計算機監控系統的檢查、操作、巡視、處理運行中出現的各種情況和各種問題處理人員，本實訓平臺以泵站系統內常見泵管閥的拆裝、調試、運行與維護為主要切入點。技術平臺包含泵管閥拆裝維護技術、電氣自動化技術、在線監測技術、節能技術以及安全技術等，全方面地展現了泵站系統液體輸送的運行機制，有助于學生加深對理論知識的理解，深化泵站系統的認知，培養良好的工程素質和實踐能力，提升綜合職業能力，不僅可以作為競賽操作平臺，還可滿足各職業院校環境工程、環境科學、建筑環境與設備工程、市政工程、水利工程等相關專業的平常的實訓教學。
二、產品特點
1.底部托盤采用至少2mm厚不銹鋼板制作；主體框架采用至少45mm×45mm鋁合金型材搭建；有機玻璃器件采用至少10mm厚淺藍色有機玻璃制作；主體管道采用DN40的透明PVC管，裝置底部裝有水平調節輪。
2.平臺依據工程教學實踐目標設計，通過泵、管、閥的拆裝與維護實訓，著重訓練學生的創新思維和實際動手能力。
3.平臺既可對泵、管、閥進行拆裝維護，也可整機調試運行；配有調速攪拌機，可自行配置污水；帶有觸摸屏，操控方便，且運行流程可視化；氣動閥門均有開關到位反饋，明確閥門狀態；通過調節變頻器參數，精確控制水泵出水流量。
4.配有單獨的電源控制柜系統，并采用工業級的電氣元件，確保設備的用電安全；配套可懸掛式安全標語警示牌，防止他人誤合閘。具有漏電壓、漏電流保護裝置，安全符合國家標準。

三、技術性能
1.輸入電源：三相五線（或四線）制AC380V±10% 50Hz
2.工作環境：環境溫度范圍為0℃～＋40℃ 、相對濕度＜85%（25℃）
3.裝置容量：＜2kVA
4.外形尺寸：800mm×600mm×1800mm（控制柜）
1800mm×850mm×1700mm（平臺）
1500mm×800mm×821mm（操作臺）
5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。
6.輸液管道耐壓:≤1MPa
7.液體流量：0.85m3/h
8.氣源使用壓力：0.4～0.7MPa
9.管道材質：透明PVC管
10.閥門類型：氣動刀閘閥、氣動蝶閥、電動調節閥、PVC隔膜閥、PVC蝶閥和PVC球閥等
11.螺桿泵類型：分體式（定子分瓣成型）
四、產品結構和組成
本實訓平臺主要由供水系統、泵管閥系統和電氣控制系統三部分組成。控制系統采用plc、觸摸屏和編程組態軟件，利用開放的工業以太網實現現場數據采集和信息通訊，以靈活多樣的輸入接口接收現場傳感檢測信號，大大增強了系統的準確性和靈活性。
1.供水系統：是泵站系統集配水的場所，為液體輸送提供水源。主體位于型材框架的頂端，主要由集水池、藥劑池、穩流筒、攪拌機、計量泵、物位儀和蝶閥等組成。
2.泵管閥系統：是泵站系統的主體單元，通過水泵、管道和閥門的操控，實現液體輸送。主要由螺桿泵、空壓機、儲氣罐、氣動刀閘閥、氣動蝶閥、過濾器、安全閥、隔膜閥、球閥、電動調節閥、壓力傳感器、電磁流量計、氣源處理元件等組成。
3.控制系統：用于現場信號采集顯示、運行狀態指示、執行器控制和系統動力控制。主要由電氣控制柜、通斷開關、空氣開關、觸摸屏、急停開關、電流互感器、多功能電力表、PLC可編程控制器、繼電器、交流接觸器、變頻器、調速器、警示牌和監控軟件等組成。
4.配套鈑金木面方凳外形尺寸：長×寬×高=360mm×260mm×450mm；凳框采用至少1.1mm厚的優質方鋼管和優質冷軋鋼板焊接而成，堅固耐用；采用鈑金圓弧壓邊包邊木面板工藝，造型獨特，防止傷手，防護凳面；凳框表面全自動脫脂、靜電噴塑處理，防銹性能好，環保健康；凳面采用至少18mm厚的高密度復合板材，表面和邊緣高溫熱壓防火PVC，安全環保；金屬噴漆(塑)涂層附著力≥2級，木制件表面貼面層耐污染性能（丙酮試驗時間16h）≥3級，人造板件封邊條表面膠合強度≥0.4MPa）；凳腳安裝高分子樹脂腳套，防滑耐磨損，保護地面。
5.基于unity3d設計，用戶自行根據電腦配置選擇不同的交互界面大小，可選六級畫質等級。軟件內模型可進行360°旋轉、放大、縮小、平移。軟件使用過程有小助手提示，內容如下：
A、濕式報警系統
1、系統概述：濕式報警系統概述
2、設備認知：設有最佳視角、設備詳情（顯示該設備的介紹或參數）、練習（內置6道選擇題，選擇正確與錯誤均有提示）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、水流指示器、信號蝶閥、排氣閥、火災報警控制、高管壓力表、高位水箱、威亞控制柜、穩壓罐、流量開關、末端試水裝置、排水設施、水泵接合器、水力警鈴、延時器、濕式報警器、蝶閥、止回閥、消防泵、安全穩壓閥、消防水池。
3、原理展示：展示濕式報警系統的工作原理，三維動畫演示，三維模型半透明化，可以見內部水流。配備練習模塊（內置4道選擇題，選擇正確與錯誤均有提示）
4、設計布置：設有選擇題、計算題，每題均有計分，提交后顯示正確答案與得分
B、氣體滅火系統
1、系統概述：氣體滅火系統概述
2、設備認知：設有最佳視角、設備詳情（顯示該設備的介紹或參數）、練習（內置8道選擇題，選擇正確與錯誤均有提示）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、HFC-227儲瓶、瓶頭閥、七氟丙烷單向閥、高壓軟管、氣體單向閥、安全閥、稱重報警儀、電磁啟動器、選擇閥、煙感報警器、火災報警控制器。
3、原理展示：展示氣體滅火系統的工作原理，三維動畫演示，三維模型半透明化，可以見內部氣體。配備練習模塊（內置3道選擇題，選擇正確與錯誤均有提示）
4、設計布置：設有6道選擇題，每題均有計分，提交后顯示正確答案與得分
C、逃生演練：采用趣味游戲的形式進行教學，在限定的時間內逃出著火房間，選擇失誤將直接進入分數界面。
五、實訓內容
1.泵站系統認知實驗
2.泵管閥系統的拆裝維護
（1）管道的拆裝與維護
（2）螺桿泵的拆裝與維護
（3）氣動刀閘閥的拆裝與維護
3.系統調試與運行
（1）泵管閥系統試漏
（2）系統啟停機操作
（3）器件參數設置
（4）運行參數監測
六、基本配置
1.對象配置

序號	器材名稱	器材規格或型號	數量	單位
1	不銹鋼鋼架	尺寸：180cm×85cm×120cm；材料：主要框架由45mm×45mm鋁型材制作，底部托盤由2mm不銹鋼板制作；功能：用于器件的固定和擺放。	1	套
2	集水池	刻有液位標尺：尺寸：75cm×45cm×42cm；材料：10mm厚淡藍色有機玻璃板制作；功能：帶有液位指示功能，提供實訓水源。	1	套
3	藥劑池	尺寸：30cm×30cm×29cm；材料：8mm厚淡藍色有機玻璃板制作；功能：藥劑配置和儲存。	1	套
4	穩流筒	尺寸：Φ120cm×47cm；材料：淡藍色有機玻璃管制作；功能：穩定液面，避免液面波動造成的誤差。	1	套
5	螺桿泵	分體式（定子分瓣成型）；電源：AC380V 50Hz；功率：0.75KW；流量：800L/h。	1	臺
6	計量泵	電磁隔膜式；電源：AC220V 50Hz；功率：16W；流量：15L/h。	1	臺
7	空壓機	電源：AC220V 50Hz；功率：0.55KW；排氣量：118L/min。	1	臺
8	攪拌機	電源：AC220V 50Hz；功率：60W和25W，由電機、聯軸器和攪拌桿組成。	1	套
9	氣動刀閘閥	規格：DN50，材質：不銹鋼；氣源壓力：0.4～0.7MPa；配電磁閥和磁性開關，可反饋閥門啟閉狀態。	1	套
10	氣動蝶閥	對夾式，規格：DN40；材質：不銹鋼；氣源壓力：0.4～0.7MPa；配電磁閥和回信器，可反饋閥門啟閉狀態。	1	套
11	電動調節閥	規格：DN40；材質：不銹鋼；輸入信號：4～20mA。	1	個
12	安全閥	雙由令，規格：DN15；材質：PVC；耐壓：1MPa。	1	個
13	過濾器	雙由令，規格：DN40；材質：透明PVC。	1	個
14	隔膜閥	雙由令，規格：DN15；材質：PVC。	1	個
15	球閥	雙由令，規格：DN40；材質：PVC。	1	個
16	蝶閥	對夾式，規格：DN40；材質：PVC。	1	個
17	壓力傳感器	數顯式，電源：DC24V；測量范圍：-1～10Bar；輸出信號：0～10V，連接：G1/2陽螺紋。	2	個
18	電磁流量計	型號：PMF-GW1.6AI-10K1F4T/C3；電源：AC220V 50Hz；測量范圍：0～2m3/h；輸出信號：4～20mA。	1	臺
19	超聲波物位儀	電源：DC24V；測量范圍：0～1m；輸出信號：0～10V；盲區：<0.06m。	1	臺
20	儲氣罐	材質：不銹鋼；容積：0.5L；耐壓：1.2MPa。	1	個
21	起源處理元件	調壓范圍：0.15～0.9MPa；自動排水。	1	套

2.電氣控制柜基本配置

序號	器材名稱	器材規格或型號	數量	單位
1	電氣控制柜	尺寸：80cm×60cm×180cm；材料：鋼板靜電噴塑工藝，柜架國際灰，柜門乳白色；四面開門。	1	套
2	通斷開關	型號規格：LW42B32-1017/LF；額定工作電壓：AC380V；額定工作電流：32A；額定絕緣電壓：400V；安裝方式：螺釘安裝；極數：4P；N極模塊：有；使用類別：AC-21B。	1	個
3	急停按鈕	LAY16系列，紅色；型號：Φ22-LAY16-CR11；操作方式：緊急式；觸頭結構：復合按鈕；防護方式：保護式；工作電壓：380（V）V；工作電流：5（A）A。	1	個
4	三相多功能電力表	HXDZ系列三相綜合電量表，應用數字采樣技術，對三相電氣線路中的相電壓、線電壓、相電流、線電流、有功功率、無功功率、視在功率、頻率、功率因數、等進行實時測量顯示。電源：220VAC，功耗≤5W，工作溫度-10～50℃，測量范圍：輸入電壓0～500V/AC，電流0.03～5A/AC，頻率45～65Hz。	1	個
5	觸摸屏	SIMITIC HMI，KTP700基本版，精簡面板，按鈕式/觸摸式操作，7”TFT顯示屏，65535顏色，PROFINET接口，輸入電壓24VDC，支持EtherNer/IP協議和MODBUS，每臺設備最大變量數800，每副圖片最大變量數100，可組態最大圖片數量250	1	個
6	空開	3P 20A	1	個
7	空開	2P 10A	2	個
8	三相組合式電流互感器	CT3D-400，三相組合式	1	個
9	西門子SCALANCE XB005交換機	6GK5005-0BA00-1AB2，此交換機針對10/100Mbit/s；用于架設小型星狀或線狀結構，帶有LED診斷，輸入電壓為24VDC，額度功率1.68W，帶有5個10/100Mbit/s雙絞線端口及RJ45插座	1	個
10	交流接觸器	LC1E0610M5N，線圈電壓220V，線圈額定電流6A，額定頻率50Hz	1	個
11	開關電源1個	型號為：HDR-120-24，輸入電壓220VAC，輸出電壓DCS24，輸出電流5A，額定功率120W，工作溫度-20℃～70℃	1	個
12	PLC可編程控制器	國際知名品牌的PLC可編程控制器（西門子6ES7 215-1BG40-0XB0），CPU1215C，輸入電壓220VAC，帶有400mA輸出電流，它可用作負載電源，14點集成24V直流數字量輸入，10點集成數字量輸出，24V直流或繼電器，2點集成模擬量輸入0～10V，2點集成模擬量輸出0～20mA，4點脈沖輸出，頻率最高100KHz，PWM輸出，頻率最高100KHz，2個集成以太網接口，6個快速計數器；可通過附加通信接口拓展，通過附加通信接口擴展，例如，RS485 或 RS232，通過信號板使用模擬或數字信號直接在 CPU 上擴展，通過信號模塊使用各種模擬量和數字量輸入和輸出信號擴展?？蛇x存儲器擴展（SIMATIC 存儲卡）。PID 控制器，具有自動調諧功能。集成實時時鐘。中斷輸入：對過程信號的上升沿或下降沿作出極高速響應	1	個
13	SM1234	西門子6ES7 234-4HE32-0XB0，供電為24VDC，功耗2W；4路模擬量輸入，輸入類型為電壓或電流（可兩個選為一組），輸入范圍為±10V、±5V、±2.5V或0～20mA，精度為滿量程的±0.1%/±0.2%；2路模擬量輸出，輸出類型為電壓或電流，輸出范圍±10V或0～20mA，精度為滿量程的±0.3%/±0.6%	1	個
14	G120C變頻器	國際知名品牌工業變頻器（西門子6SL3210-1KE15-8AF1），具有結構緊湊、高功率密度等優點，G120C可滿足眾多應用的需求，例如傳送帶、攪拌機、水泵、風機、壓縮機以及一些基本的物料處理機械等。功率:2.2KW，電源電壓：三相380V，I/O-接口： 6DI，2DO，1AI，1AO 集成式安全轉矩切斷現場總線集成：PROFINET-PN 防護等級 IP20/UL，并配有BOP操作板	1	個
15	BOP面板	西門子6SL3255-0AA00-4CA1，通過基本操作面板BOP-2可實現驅動調試、運行監控以及個性化參數設置。該組件配備兩行屏及菜單導航功能，從而使標準型驅動的調試更加簡潔。通過預設的導航鍵可方便的實現驅動的手動控制，BOP提供專用的切換鍵，用于手自動模式切換。通過直觀的菜單導航可方便的實現變頻器診斷，還支持同型號驅動的批量調試，為此將一臺變頻器的參數復制到BOP-2中，之后可根據需求載入至其他變頻器。BOP-2的運行溫度為0～50℃	1	個
16	內置調速器	SK200E；輸入信號：0～10V	1	個
17	繼電器	TRS 24VDC 1CO	3	個
18	電容器	CBB61系列，聚丙烯薄膜，容量為4μF±5% 500VAC和2μF±5% 500VAC	2	個
19	工業明裝插座	DEP2-125，工業明裝。	1	個
20	工業用插頭	DEP2-025	1	個
21	警示牌	懸掛式，尺寸：160mm×200mm×1.5mm		個
22	監控軟件	采用TIA V15組態軟件設計，包括泵閥操作、數據處理顯示、趨勢曲線、報警處理等。		個

3.配件工具

名稱	主要組成器件	數量
配件工具	包含卷尺、梅花開口兩用扳手套裝、活口扳手、生料帶、內六角扳手組合套裝、電工工具組合套裝、插線板、萬用表、烙鐵架、電工膠帶、盤根取出器、管鉗、電腦桌、操作臺、移動式小吊機和吊帶等。	1套
