簡要描述：

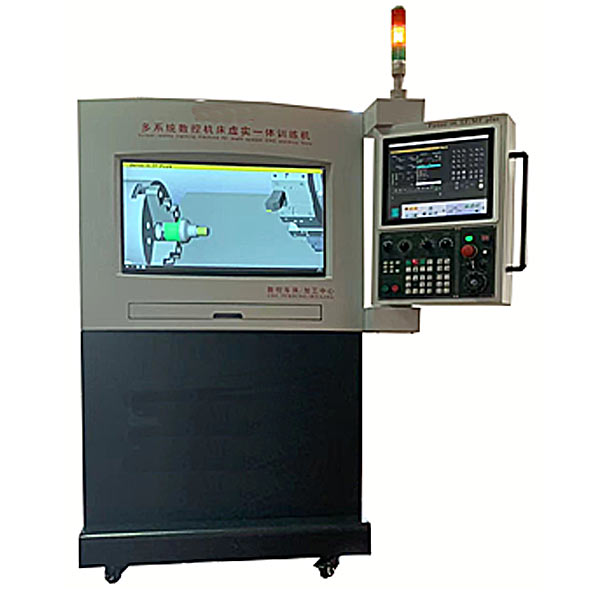

多系統數控機床虛實一體訓練機,虛實結合數控仿真機可手動編程或輸入CAD/CAM程序進行模擬加工。高度仿真的軟件數控系統界面與真實的數控系統相同，配備真實的操作面板與手輪。
| 名稱 | 技術參數規格 |
|
數控系統 |
數控系統：模擬FANUC Oi-TF PLUS和FANUC Oi-MF PLUS； 1、位置顯示［POS］：機床坐標、絕對坐標、相對坐標； 2、程序功能［PROG］：顯示程序功能、檢視、現單節、次單節、 程序編輯［EDIT］、［ALTER］［INSERT］［DELETE］、自動模式，后臺編輯、程序鎖、程序傳輸功能［F input］、［F output］； 3、刀具補正［OFS/SET］：工件移、坐標系、外形補正、 磨耗補正W、MACRO變數設置、公英制單位設置； 4、 系統參數［SYSTEM］，傳輸參數、機床參數、編輯參數； 5、地址與數字鍵、輸入、重置［RESET］、［CAN］功能鍵； 6、異常警報顯示，警報代碼與真機操作錯誤顯示相同 例1：X軸過行程顯示“報警”500 OVER TRAVEL：+X， 其報警解除的方式，需將X軸移到正常范圍位置， 按下［RESET］報警才能解除； 例2：1211 EMG ESTOP，需將急停開關松開，警報才能解除； 注：報警顯示信息，系統會記錄每次報警發生的時間與錯誤代碼； 具備網路RJ45介面資料傳輸功能，可將程序經由網路做傳輸； |
|
操作面板與功能 |
模式選擇鈕功能 1、［EDIT］程序編輯模式：編輯修改程序內容； 2、［DNC］在線加工模式：程序邊傳輸邊加工； 3、［AUTO］自動加工模式：程序自動加工； 4、［MDI］ 指令輸入模式：參數設定與臨時輸入程序時使用； 5、［MPG］ 手輪模式：使用手輪調整； 6、［JOG］手動進給模式：使用軸向鍵手動進給； 7、［RAPID］快速移動模式：使用軸向鍵快速移動； 8、［ZRN］回參考點模式：各個軸回機床參考點； 9、快速移動調整旋鈕、進給速度調整旋鈕、主軸速度調整旋鈕； 10、單節忽略［B.D.T］、單步執行［S.B.K］、選擇性停止［M01］、 循環啟動［CYCLE START］、循環暫停［FEED HOLD］； 11、主軸正轉、主軸停止、主軸反轉、冷卻液、工作燈、防護門； 12、程序保護鎖、緊急停止鈕、刀具換刀鈕； 13、按鍵式軸向按鈕X+、X－、Y+、Y－、Z+、Z－； 14、報警指示燈、軸向參考點指示燈； 15、工業型手輪、手輪速率旋鈕、手輪軸向旋鈕等； |
|
數控機床模擬―― 車床部分 |
1、3D實體建構，臥式車床、自動卡盤、12工位刀塔； 2、機床底座、主軸夾頭、夾爪、刀塔、刀具、尾座、頂尖； 3、快速移動： X軸20 m/min、Z軸：24m/min； 4、最大切削速度：X軸6m/min、Z軸：8m/min； 5、根據工業操作控制面板，動態互動模擬運行整臺數控機床； 6、碰撞偵測功能：當主軸未轉動時刀具與材料接觸視為碰撞。 7、模擬速度調整：0%～200%； 8、 音效開關、系統音量調整； 9、工件材料設定：最大直徑=250mm、最大長度=450mm； 10、車床刀具設定：菱形刀(80度、55度、35度)、 三角刀(60度)、螺紋刀、槽刀、圓形刀、鉆頭、桃形刀、 圓鼻刀、中心鉆、絲攻、端面刀。 11、刀庫裝設：刀具裝卸、修改、刪除； 12、標準視角：上視(XY)、前視(ZX)、側視(YZ)、立體(ISO) 13、常用縮放視角：材料范圍、床臺范圍、機械范圍； 14、自由操作視角：平移、旋轉、放大、縮小； 15、仿真設計包含切削液噴濺、切削到工件時飛出切屑； 16、聲音(刀具移動音、切削音效、主軸轉動音、報警音)； 17、工件尺寸直線測量功能:直徑、厚度、長度； 18、恢復出廠值功能； 19、CNC程序本地電腦硬盤和U盤輸入、輸出功能； 20、CNC程序外部電腦RS232輸入、輸出功能； 21、DNC在線加工功能； |
常見問題：
1、如果我要購買多系統數控機床虛實一體訓練機,虛實結合數控仿真機，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的多系統數控機床虛實一體訓練機,虛實結合數控仿真機是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開多系統數控機床虛實一體訓練機,虛實結合數控仿真機的發票，您需要提供開票資料。
3、你們的多系統數控機床虛實一體訓練機,虛實結合數控仿真機都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
