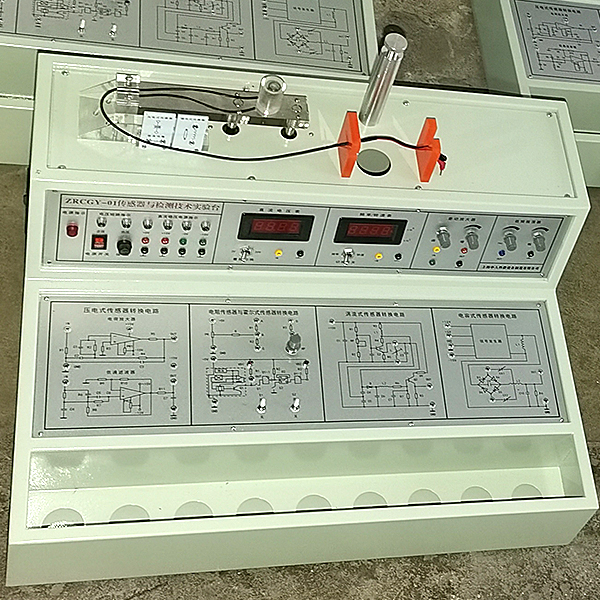

一、檢測與轉換(傳感器)技術實驗儀： 19種傳感器（）、帶微機接口

二、檢測與轉換(傳感器)技術實驗儀技術指標：

（一）顯示儀表要求：

1、實驗箱提供四組直流穩壓電源：±5V、±15V；1.2~12V可調，具有短路保護功能。

2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。

3、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150 倍的直流放大器。

4、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。

5、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999Pem。

（二）三源部分：

1、加熱源：6V、12V交流電源加熱，溫度控制范圍0~100℃。

2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分轉。

3、振動源：振動頻率1-30Hz，共振頻率12Hz左右。

（三）數據采集卡及處理軟件：

數據采集工作12位AD轉換、RS232接口，分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。

（四）主要技術參數：

1、 輸入電源：AC220V±5% 50±1Hz

2、 額定電流：≤5A

3、 直流電源：±5V ±15V

4、 穩壓系數：±1%

5、 電壓紋波：≤10mV

6、 非線性誤差：≤5%

7、 測量精度：≤1%

8、 功 耗：100VA

9、 輸出電流：1A

10、相對溫度：-5℃～40℃

11、相對濕度：＜85%（25℃）

12、實驗箱規格：約610×500×400mm

（五）傳感器種類及技術指標：

（六）檢測與轉換(傳感器)技術實驗臺特點：

1、傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。

2、每種傳感器每個獨立，傳感器上印有原理圖與接線口，給學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。

3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口。
4、仿真系統

1.用電安全與觸電急救虛擬仿真系統（提供演示及版權證書）:軟件采用二維與三維結合的虛擬畫面，教導學生用電的安全和急救方法，軟件內設有單相觸電、兩相觸電、跨步觸電、低壓觸電急救、高壓觸電急救、人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法等原理講解與教學，單相觸電分維修帶電斷線、維修插座觸電、室外觸電等原理演示。低壓觸電和高壓觸電教學主要為學生講解演示如何解救處于低壓觸電或者高壓觸電時的人，人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法采用采用3D虛擬仿真技術展示，經過渲染和潤色，使模型看起來與真實部件一般無二，畫面逼真。通過實訓能夠?qū)W(xué)生進行實訓室安全用電教育，提高學生的安全意識，使學生學會一些自救的方法，讓學生在遇到危險時能采取一定的安全措施，保護自己，以及熟悉各種電氣事故產生的原因和處理電氣事故的實用操作措施，減少電氣事故的發生。

2.維修電工電子電機與職業資格培訓考評仿真軟件(提供演示及版權證書)：軟件內容包含安全用電常識、電工工具、電工識圖、電工儀表、電工照明電路、電機、變壓器、低壓電器、電拖、示波器、低頻信號源、焊接工藝、SMT技術、電子產品制造過程、故障排除、連線、減速器三維拆裝、軸系機構拆裝（包括圓柱齒輪軸系、錐齒輪軸系蝸桿軸系等十多個實驗）等模塊，學校可以根據學生學習進度選擇相應的訓練模塊進行訓練。

3.三用表仿真軟件(提供演示及版權證書)：本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件的功能有：電阻的測量、交流電壓的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提示并可以重置多用表）、晶體管的極性判斷、直流電壓測量（通電流表檔時燈光亮）、直流電流的測量、以及電容好壞的判斷。本軟件可任意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯示紅圈，如未定位準確無紅圈顯示，并在進行錯誤操作的時（如所選量程錯誤、所測數據錯誤等等），儀表指針將無反應、提示錯誤重新測量等，本多用表可選擇交流電壓檔，直流電壓檔，電阻檔，電流檔，電阻調0，并且可放大顯示數據，可清楚觀看所測數據大小。學生可以通過本軟件學習多用表的正確使用方法。

4.教師教學設計系統（提供演示及版權證書）：本系統為apk的格式，可在PC端使用，也可在移動端使用，本系統即可手動設置故障也能自動設置故障，本系統通過電路圖中綠色的框選擇手動設置故障點（最多可以設置39個故障點），也可以通過系統自動進行隨機1個故障點設置，隨機兩個故障點設置，隨機三個故障點設置，隨機四個故障點設置，隨機五個故障點設置，本系統內有工具箱，元件庫，放大鏡，電路圖等功能，可通過工具箱可選擇萬用表進行檢測，通過元件庫選擇合適的元件，通過放大鏡可以清楚的了解各個元器件及電路。本系統通過電動機星三角啟動控制電路故障的設置，并經過種種排查，讓學生了解電動機星三角啟動控制電路的工作原理及電路結構。

（七）傳感器配備清單：

（八）實驗項目：（帶※號為思考實驗）

實驗一 電阻式傳感器的單臂電橋性能實驗

實驗二 電阻式傳感器的半橋性能實驗

實驗三 電阻式傳感器的全橋性能實驗

實驗四 電阻式傳感器的單臂、半橋和全橋的比較實驗

實驗五 電阻式傳感器的振動實驗*

實驗六 電阻式傳感器的電子秤實驗*

實驗七 變面積式電容傳感器特性實驗

實驗八 差動式電容傳感器特性實驗

實驗九 電容傳感器的振動實驗*

實驗十 電容傳感器的電子秤實驗*

實驗十一 差動變壓器的特性實驗

實驗十二 自感式差動變壓器的特性實驗

實驗十三差動變壓器的振動實驗*

實驗十四 差動變壓器的電子秤實驗*

實驗十五 光電式傳感器的轉速測量實驗

實驗十六 光電式傳感器的旋轉方向測量實驗

實驗十七 接近式霍爾傳感器實驗

實驗十八 霍爾傳感器的轉速測量實驗

實驗十九 渦流傳感器的位移特性實驗

實驗二十 被測體材質對渦流傳感器特性的影響實驗

實驗二十一 渦流式傳感器的振動實驗*

實驗二十二 渦流式傳感器的測速測量實驗

實驗二十三 溫度傳感器及溫度控制實驗（AD590）

實驗二十四 磁電式傳感器的特性實驗

實驗二十五 磁電式傳感器的測速實驗

實驗二十六 磁電式傳感器的應用實驗*

實驗二十七 壓電加速度式傳感器的特性實驗

實驗二十八 光纖傳感器的位移特性實驗

實驗二十九 光纖傳感器的振動實驗

實驗三十 光纖傳感器的轉速測量實驗

實驗三十一 壓阻式壓力傳感器的特性實驗

實驗三十二 壓阻式壓力傳感器的差壓測量實驗*

實驗三十三 氣敏傳感器的原理實驗

實驗三十四 濕度式傳感器原理實驗

實驗三十五 K型熱電偶的溫度控制實驗
