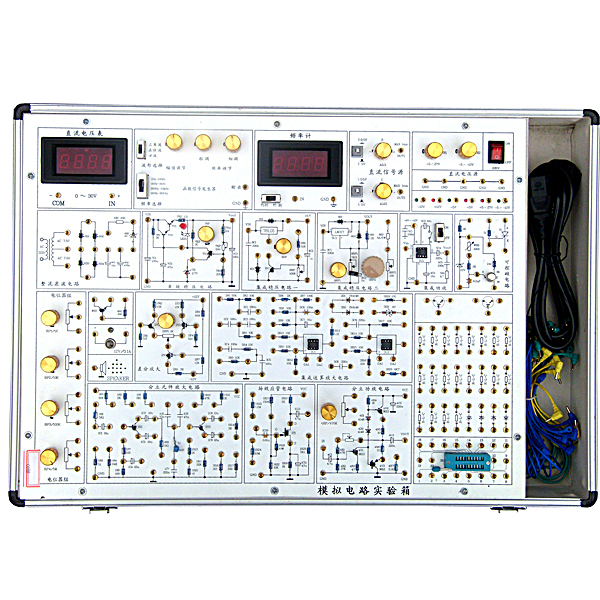

模擬電路實驗箱將所有實驗?zāi)K分類集中分布于線路板上，由鎖緊式插孔將引線引出，學生可按照各實驗項目自已動手搭建電路，有利于培養學生的思維能力及動手能力，也增強了該實驗箱的適用性。模擬電路實驗箱以《高等工業學校電子技術基礎課程教學基本要求》中確定的教學實驗要求為基礎，包括了《模擬電子技術基礎》課程全部實驗內容，是專為各大專院校、中等專業學校和電大、職大等學生學習電子技術、電子線路等課程開發的最新型實驗設備。
一、實驗箱組成
（1）結構：鋁合金框架，防火材料，環保膠水，拉手，質量可靠，堅固耐用。
（2）電源：輸入：AC 220V±10%，50HZ ，開關帶有LED電源指示燈
輸出：※DC：- 5V～-12V可調， I≥0.5A
※DC：＋5V～＋27V可調, I≥0.5A
※DC：±12V，+5V，DC I≥1A
※AC: 7.5V×2；AC I≥0.15A
以上各路輸出均有有過流、短路、過熱等保護措施，自動恢復功能，可通過直流電壓表實時監控電壓值，內阻小于0.1歐姆。
（3）兩路可調直流信號源：
     雙路-0.5V～＋0.5V；－5V～＋5V兩檔連續可調。
（4）低頻信號源:2HZ-20KHZ   四檔可調  輸出幅度：0-10V
     分別可輸出方波、三角波、正弦波三種波形
（5）數字式頻率計(測量范圍：0~200KHZ)
（6）數字直流電壓表（測量范圍：0~200V）
（7）分立元件電路
整流、濾波和穩壓電路；單級放大電路；兩級阻容耦容放大電路；負反饋放大電路；射極跟隨器；差動放大電路；互補對稱功放電路；電位器組；電阻、電容和二三極管、揚效應管、可控硅等組成。
（8）集成模擬電路
兩個獨立的運算放大器(741)；集成功放(LM386)
（9）提供5只高精度電位器（1K，10K，100K，470K，1M）
（10）提供1只8W揚聲器
（11）元件區還提供多種規格電阻、電容，二極管供用戶自由搭建使用。
（12）提供詳細實驗指導書、WORD電子文檔等。

(13)仿真軟件

1.用電安全與觸電急救虛擬仿真系統（提供演示及版權證書）:軟件采用二維與三維結合的虛擬畫面，教導學生用電的安全和急救方法，軟件內設有單相觸電、兩相觸電、跨步觸電、低壓觸電急救、高壓觸電急救、人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法等原理講解與教學，單相觸電分維修帶電斷線、維修插座觸電、室外觸電等原理演示。低壓觸電和高壓觸電教學主要為學生講解演示如何解救處于低壓觸電或者高壓觸電時的人，人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法采用采用3D虛擬仿真技術展示，經過渲染和潤色，使模型看起來與真實部件一般無二，畫面逼真。通過實訓能夠?qū)W(xué)生進行實訓室安全用電教育，提高學生的安全意識，使學生學會一些自救的方法，讓學生在遇到危險時能采取一定的安全措施，保護自己，以及熟悉各種電氣事故產生的原因和處理電氣事故的實用操作措施，減少電氣事故的發生。

2.維修電工電子電機與職業資格培訓考評仿真軟件(提供演示及版權證書)：軟件內容包含安全用電常識、電工工具、電工識圖、電工儀表、電工照明電路、電機、變壓器、低壓電器、電拖、示波器、低頻信號源、焊接工藝、SMT技術、電子產品制造過程、故障排除、連線、減速器三維拆裝、軸系機構拆裝（包括圓柱齒輪軸系、錐齒輪軸系蝸桿軸系等十多個實驗）等模塊，學校可以根據學生學習進度選擇相應的訓練模塊進行訓練。

3.三用表仿真軟件(提供演示及版權證書)：本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件的功能有：電阻的測量、交流電壓的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提示并可以重置多用表）、晶體管的極性判斷、直流電壓測量（通電流表檔時燈光亮）、直流電流的測量、以及電容好壞的判斷。本軟件可任意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯示紅圈，如未定位準確無紅圈顯示，并在進行錯誤操作的時（如所選量程錯誤、所測數據錯誤等等），儀表指針將無反應、提示錯誤重新測量等，本多用表可選擇交流電壓檔，直流電壓檔，電阻檔，電流檔，電阻調0，并且可放大顯示數據，可清楚觀看所測數據大小。學生可以通過本軟件學習多用表的正確使用方法。

4.教師教學設計系統（提供演示及版權證書）：本系統為apk的格式，可在PC端使用，也可在移動端使用，本系統即可手動設置故障也能自動設置故障，本系統通過電路圖中綠色的框選擇手動設置故障點（最多可以設置39個故障點），也可以通過系統自動進行隨機1個故障點設置，隨機兩個故障點設置，隨機三個故障點設置，隨機四個故障點設置，隨機五個故障點設置，本系統內有工具箱，元件庫，放大鏡，電路圖等功能，可通過工具箱可選擇萬用表進行檢測，通過元件庫選擇合適的元件，通過放大鏡可以清楚的了解各個元器件及電路。本系統通過電動機星三角啟動控制電路故障的設置，并經過種種排查，讓學生了解電動機星三角啟動控制電路的工作原理及電路結構。

二、主要特點
該實驗箱的實驗板正面采用進口波紋漆為底,印有原理圖及符號，裝有相應元器件，增加了學生的感性認識,需要測量及觀察的部分，裝有鎖緊式接插件，使用直觀、可靠，維修方便、簡捷,實驗電路采用單元電路方式設計，每個單元電路以基本電路為主,再連接不同的元件為該電路參數或通過不同的單元電路組合,完成不同的實驗要求。該箱由一體形鉛合金型材制成，色澤造型高雅氣派,箱體牢固可靠,不變形，重量輕,絕緣安全性能好,開關箱蓋方便可靠，外型美觀。
三、 實驗項目
1.晶體管單級放大電路
2.晶體管兩級放大電路
3.負反饋放大電路
4.射極跟隨器
5.差動放大電路
6.比例求和運算電路（集成運算放大器基本應用）
7.積分與微分電路 （集成運算放大器基本應用）
8.波形發生電路 （集成運算放大器基本應用）
9.有源濾波器 （集成運算放大器基本應用）
10.電壓比較器（集成運算放大器基本應用）
11.集成電路RC正弦波振蕩器
12.集成功率放大器（LM386）
13.整流濾波與并聯穩壓電路
14.串聯型晶體管穩壓電源電路
15.集成穩壓器
16.RC正弦波振蕩器
17.LC振蕩器及選頻放大器]
18.電流/電壓轉換電路
19.電壓/頻率轉換電路
20.OTL互補對稱功率放大器
21.波形變換電路
22.揚效應管放大器實驗
23.可控硅實驗電路
24.函數信號發生器實驗
