一、產品概述
電梯驅動系統識別示教板能進行四種電梯主驅動系統的識別的教學、實訓、考核，通過實訓可以讓學生快速識別電梯四種主驅動系統。了解其電路原理及區別。老師可以根據教學需要對學生進行電梯四種主驅動系統的識別實訓與考核使用，非常適合高職、高專、中等職業院校開設的電梯相關專業的入門教學與能力考核使用，另外還可作為技工學校、職教中心、職業資格鑒定站進行電梯職業技能實訓與技能鑒定和考核使用。
二、設備特點

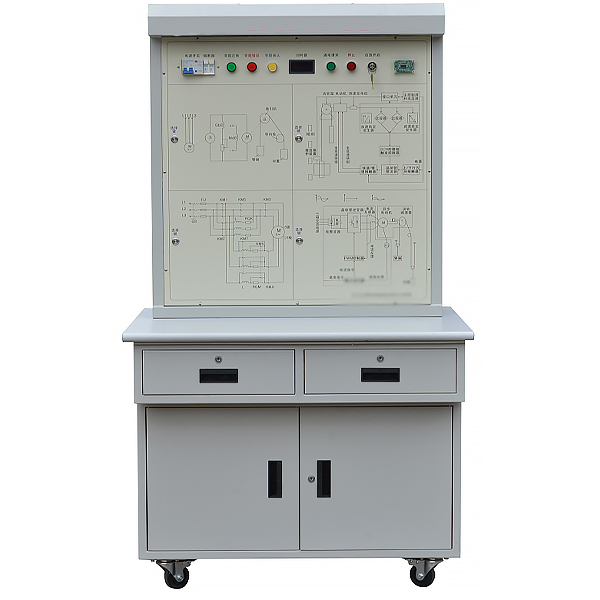

電梯驅動系統識別操作臺由實訓桌和實訓臺兩部份組成。
（一）實訓桌
1.實驗桌有兩個帶鎖抽屜可以存放實訓用工具器材和實訓資料等，下部有一個帶鎖功能的雙開門的儲物柜，實訓桌底部四腳配置具有帶剎車功能的萬向輪（萬向輪剎車時穩定可靠，開鎖狀態下運動靈活，方便實訓搬運或移動）
2.實訓桌主體部分采用全鋼結構，鋼板亞光噴塑，美觀耐用，桌面采用高密度中纖板，操作邊整邊，邊緣加厚做小R型拋光處理，滑軌采用靜音滑軌；桌面高度采用符合人體工學原理的適宜高度：800mm。
（二）實訓臺
1.實訓臺主體部分采用全鋼結構，鋼板亞光噴塑，美觀耐用，臺面采用鋁塑板印制而成，整個實訓臺由漏電保護開關、熔斷器、開關電源、數顯計時器、智能刷卡啟動電路板、照明日光燈、各種開關和安全接線柱等組成。
2.本實訓臺把電梯四種主驅動系統以原理圖的形式印制在臺面上，并設計相對應的選擇按鈕，教師通過設置系統并以選擇題的方式供學生識別選擇，學生根據自己掌握的知識進行自由選擇練習，解答正確或錯誤都會有相應的信息提示，可作為學生電梯專業基礎知識掌握情況的考核使用。
3.本實訓臺采用鑰匙應急開啟和刷卡兩種開啟方式使用，方便教師管理實訓設備，防止未經受權人隨意操作設備，有效保護學生人身和設備安全。
4.職業技能綜合集成訓練虛擬仿真系統
軟件內模型可進行360°旋轉、放大、縮小、平移，設有通用互動按鈕：返回、首頁、幫助。所有虛擬仿真任務過程有提示，在進行完一項任務后軟件自動打鉤。工具庫上方設有實驗任務
1、基本立體（旋轉模型時XYZ空間坐標圖標自動跟隨旋轉。）
A、平面立體：實驗步驟分為實驗任務（文字提示任務）—搭建模型（拖拽工具庫中的模型到三投影面體系中，并自動顯現投影，選擇錯誤時有提示）—改變姿態（通過點擊上下左右箭頭改變）—選擇投影（進入答題界面，在6項中選擇此時完成的三維投影圖）
B、截切立體：實驗步驟分為實驗任務（文字提示任務）—搭建模型（拖拽工具庫中的模型到三投影面體系中，并自動顯現投影）—標注投影情況（為三維投影圖標定，在14處空白欄中選擇相應的標注符號）
C、相貫立體：實驗步驟分為實驗任務（文字提示任務）—挖孔（選擇任意挖孔模型，此時將可在XYZ空間坐標中選擇任意面，模型同時切換，并出現一個坐標滑塊，根據滑塊位移大小，模型出現對應程度的剖切面）—孔徑變化（選擇1-4孔徑）—后方通孔—選擇投影（進入答題界面，在8項中選擇此時完成的三維投影圖）
2、組合體
A、組合體拼裝：實驗步驟分為實驗任務（文字提示任務）—選擇組合體模型（可選8種模型）—拼裝組合體（根據選擇的模型挑選工具庫模型并拖拽組合）—剖切組合體（可在XYZ空間坐標中選擇任意面，模型同時切換，并出現一個坐標滑塊，根據滑塊位移大小，模型出現對應程度的剖切面）—選擇側面投影（進入答題界面，根據已知正面、水平投影圖，在3項中選擇正確的側面投影圖）
B、組合體讀圖：實驗步驟分為實驗任務（文字提示任務）—選擇組合體剖視圖（可選8種圖）—構建組合體模型（根據選擇的模型挑選工具庫模型并拖拽組合）—剖切組合體（可在XYZ空間坐標中選擇任意面，模型同時切換，并出現一個坐標滑塊，根據滑塊位移大小，模型出現對應程度的剖切面）—選擇左視圖（進入答題界面，根據已知主視圖、俯視圖，在3項中選擇正確的左視圖）
3、裝配體
A、機械傳動機構：8種機構（蝸輪蝸桿、齒輪齒條、螺旋傳動、平面外嚙合齒輪、平面內嚙合齒輪、空間直齒圓錐齒輪、帶傳動、鏈傳動）任選，選好后工具欄中出現模型，自由拖拽將模型組合，組合完畢后可操作模型，每種機構都帶有簡介、視頻演示、圖樣畫法。答題界面共有6題，每題4個選項。
B、齒輪油泵：根據提示選擇工具庫模型逐步搭建模型，可選擇簡介、圖樣畫法、動畫原理（模型內部運動原理可視）進行學習。答題界面共有2題，每題4個選項。
C、機械機構搭建：2種機構（2自由度機械手臂、3自由度機械手臂），根據提示選擇工具庫模型逐步搭建模型，組合完畢后可操作模型，每種機構都帶有簡介、視頻演示。答題界面（須2種模型都搭建完畢才能進入）共有2題，每題4個選項。
三、技術參數
（1）電源
1.1輸入電源電壓
1.2系統總電源電壓：單相AC（220±22）V；頻率：（50±1）Hz。
1.3開關電源輸入電源電壓：AC（220±22)V；頻率：（50±1）Hz。
1.4開關輸出電源電壓：DC（24±2.4）V；DC（12±1.2)V；DC （9±0.9）V；DC（5±0.5)V；
（2）系統整機電流 ≤2A
（3）整機功率≤0.5KVA
（4）整機重量：≤100kg
（5）工作環境：溫度-10℃～+40℃ 相對濕度＜70%(30℃) 海拔＜4000m
（6）外形尺寸：
6.1操作柜整體尺寸：1000mm*750mm*1850mm
6.2實訓桌尺寸：1000mm*750mm*800mm
6.3實訓臺尺寸：890mm*330mm*850mm
（7）安全保護：安全符合國家標準
7.1具有漏電自動保護功能
7.2具有短路保護功能
四、實訓項目
電梯各種主驅動系統的識別實訓與考核。
五、設備主要配置
|
序號 |
品 名 |
數量 |
單位 |
|
1. |
控制主板 |
1 |
塊 |
|
2. |
燈模塊 |
1 |
塊 |
|
3. |
答案模塊1 |
1 |
塊 |
|
4. |
答案模塊2 |
1 |
塊 |
|
5. |
金屬環形帶燈按鈕 |
4 |
只 |
|
6. |
鈕子開關 |
4 |
只 |
|
7. |
單相漏開 |
1 |
只 |
|
8. |
熔斷器 |
1 |
只 |
|
9. |
IC讀寫模塊 |
1 |
套 |
|
10. |
開關電源 |
1 |
只 |
|
11. |
數顯計時器 |
1 |
個 |
|
12. |
帶鎖開關 |
1 |
個 |
