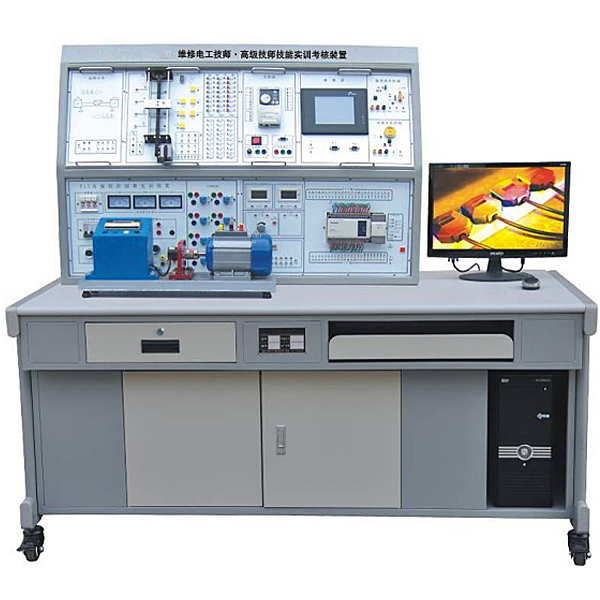

“ZRDG-JS 維修電工技師技能實訓裝置”是根據國家勞動和社會保障部職業技能鑒定中心為維修電工技師、高級技師的職業培訓與技能鑒定而研制的，它集plc、通信模塊、變頻器、觸摸屏、模擬實訓對象、仿真軟件、組態軟件于一體。適合PLC可編程控制、變頻調速控制、網絡通訊實訓教學及技師技能鑒定考核。

一、裝置特點

（一）每套實訓裝置均由控制屏、實訓桌、PLC主機組件、通信模塊、變頻器、觸摸屏、實訓模塊等組成。

（二）采用掛件結構，具有開關量、模擬量、變頻調速、控制對象、觸摸屏、總線通信等單元，能完成邏輯、模擬、過程、運動等的控制實訓教學。

（三）工控網絡組態監控實訓教學：通過RS-485現場總線網絡，將學生裝置（從站）PLC和教師主站PLC系統進行連接。學生裝置（從站）的PLC運行PLC控制對象的程序。利用網絡集中監控的功能，教師主站PLC可以對網絡進行實時監控，符合現場控制要求。每個學生單獨可以進行操作控制，通過PLC可以完成對上述各種實訓對象的控制，并通過MCGS組態軟件進行實時監控。

（四）裝置設有電壓型和電流型漏電保護器，各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠，同時控制屏還設有定時器兼報警記錄儀，記錄實訓考核時間及誤操作次數。

二、技術性能

1.輸入電源：三相四線（或三相五線）～380V±10%  50Hz

2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔<4000m

3.裝置容量：＜0.5KVA

4. 外形尺寸：1680mm×700mm×1300mm

5. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。

6.虛擬多用表參數：

交流電壓量程檔位分：10、50、250、1000

直流電壓檔位分：0.25、1、2.5、10、50、250、1000

歐姆檔分：x1，x10，,100，,1000，,1K，x10K，x100K

電流表檔位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

紅外發射檢測功能：垂直角度±15°距離1-30cm

三極管測量孔

三、實訓裝置的基本配置及功能

實訓裝置由控制屏、實訓桌、三菱主機實訓組件、實訓模擬對象掛箱（含豐富的工業現場設備模擬實訓對象）、實物對象、變頻器掛箱、觸摸屏掛箱、交流電機、接觸器、總線單元、通信模塊、工控組態軟件、仿真軟件、電機導軌及測速機構等組成。

（一）控制屏

1、三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。定時器兼報警記錄儀：平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。

2、直流電源：直流電壓0～15V可調輸出一路，直流電流0～20mA可調輸出一路。

3、智能型直流電壓表:測量范圍：0-1000V

4、智能型直流電流表:測量范圍：0-5A

5、功能模塊：八位電平顯示、八位邏輯電平輸出、八只點動開關、一組樓層及方向顯示、八音盒、直流24V繼電器、信號轉換座若干。

6、FX主機實訓組件：配置三菱FX3U-48 mT主機，集成數字量I/O（24路數字量輸入），FX2N-485BD通信模塊（2路A/D輸入、1路D/A輸出）及RS-485通信模塊，配套SC-09編程電纜。

7、維修電工電子電機與職業資格培訓考評仿真軟件

本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件即可手動設置故障也能自動設置故障，本軟件通過電路圖中綠色的框選擇手動設置故障點（最多可以設置39個故障點），也可以通過系統自動進行隨機1個故障點設置，隨機兩個故障點設置，隨機三個故障點設置，隨機四個故障點設置，隨機五個故障點設置，本軟件內有工具箱，元件庫，放大鏡，電路圖等功能，可通過工具箱可選擇萬用表進行檢測，通過元件庫選擇合適的元件，通過放大鏡可以清楚的了解各個元器件及電路。本軟件通過電動機星三角啟動控制電路故障的設置，并經過種種排查，讓學生了解電動機星三角啟動控制電路的工作原理及電路結構。

8、單片機、plc可編程設計與控制虛擬仿真軟件：

本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。

繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。

PLC控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

（二）實訓掛箱

四、電機導軌、光碼盤測速系統及數顯轉速表：包括日本歐姆龍1024光電編碼器及固定電機的導軌等。在導軌面板上設有五位數顯轉速表，顯示當前轉速；同時設有光電編碼信號輸出，包括A、B兩個通道；同時還具有電壓反饋信號。

五、三相鼠籠異步電機：交流380V/△

六、實物模型：

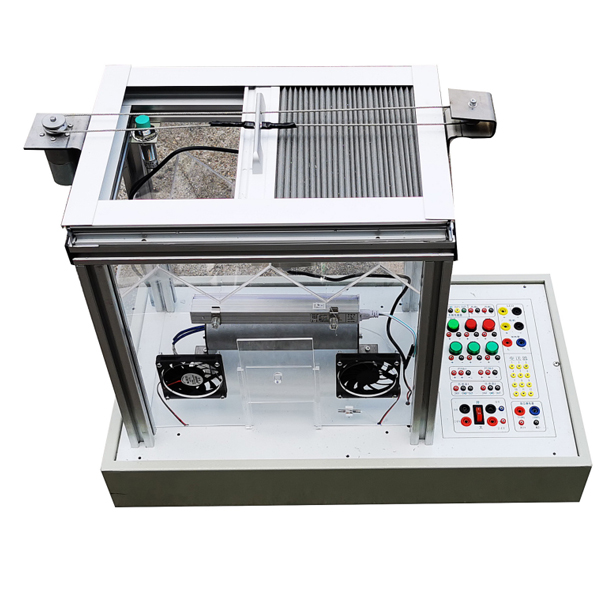

智能溫室控制實訓裝置(模擬量實物)

智能溫室控制實訓裝置主要由溫度設定、風機變速和上位機軟件控制等幾部分組成。溫度的控制過程是將溫度檢測傳感器采集的內、外部環境溫度與設定溫度值進行比較，PLC模擬量模塊根據溫差值輸出模擬量來控制加熱器電壓從而控制加熱的快慢，根據溫差值給出風機相應信號來切換風機的高速、低速、停止三種運行模式。光照控制是根據溫差值及內外光照信號來控制遮陽網的動作。整個實訓過程既可以通過上位機軟件進行控制和實時監控又可進行手動控制。能開展對智能溫室的維護、設備操作及控制等技能訓練，適合農業自動化等課程的實訓教學。

七、實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。

八、實訓項目

（一）PLC模擬對象基本應用實訓

（二）PLC、變頻器、觸摸屏的綜合應用實訓

（三）現場總線網絡通信技術實訓

48.基于MCGS的RS-485網絡通信技術

（四）PLC控制實物模型應用實訓

智能溫室控制實訓裝置(模擬量實物)

八、配置清單
