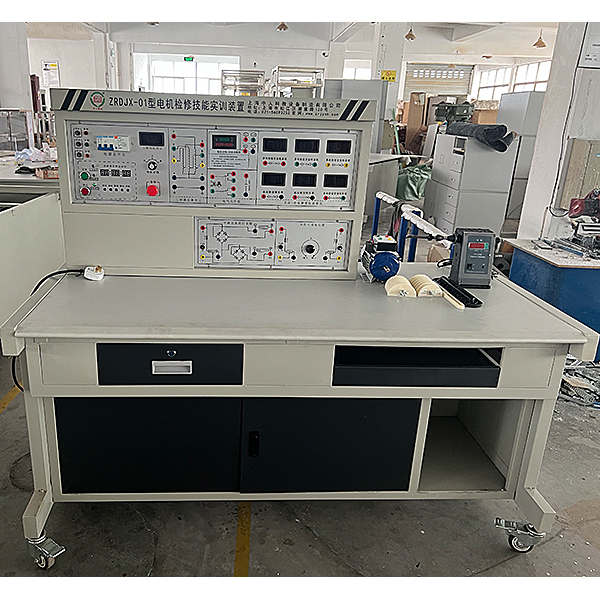

ZRDJX-01型 電機檢修技能實訓裝置本實訓裝置以勞動和社會保障部同中國就業培訓技術指導中心編寫的《常用電機檢修工》國家職業資格培訓教程為基礎，為了推動常用電機檢修工職業培訓和職業技能鑒定的開展而研制的實訓裝置。該實訓裝置內容包括電機檢修前準備、電機拆卸與組裝、電機檢修以及修試、試驗等方面的知識和技能，適用于高職、高專、中等職業院校開設的相關專業的教學與技能實訓。同時該實訓裝置還適合技工學校、職教中心、職業資格鑒定站（所）進行技能實訓與技能鑒定和考核。

一、電機檢修技能實訓裝置本實訓裝置特點

1、控制屏采用實訓臺結構，測量儀表及電氣線路元器件固定在相應功能塊面板上

2、實訓項目分類明確，具體到電機檢修過程中的每個步驟，使學生能夠真正掌握電機檢修專業技能。

3、實訓裝置采用模塊化的方式進行技能訓練和理論知識的深化

4、本裝置具有良好的自身保護體系，為實現開放性實訓室提供了優良的實訓設備

二、電機檢修技能實訓裝置本實訓裝置技術性能
1、輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：環境溫度范圍為-10～＋40℃  相對溫度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、重    量：100kg

三、電機檢修技能實訓裝置本實訓裝置裝置配備

1、電源控制屏

  控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板

2、實訓桌

  實訓桌為鐵制結構，桌面配備一塊防靜電絕緣橡膠墊，保護操作臺。

3、主控功能板配備項目

（1）三相四線電源輸入，經漏電保護器和總開關，由接觸器通過起、停按鈕進行操作，并設有急停控制按鈕。

（2）控制屏面板上設有指針式交流電壓表三只，用于監測三相輸入電源每兩相之間的線電壓。

（3）定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數，為學生技能實訓的考核提供一個統一的評定標準。

（4）三相可調交流電源，通過1.5KVA三相同軸自耦調壓器進行調壓，輸出0～450V/5A。

（5）直流電源部分：

220V/0.5A直流電源一組，還有短路保護功能。

0～250V可調直流高壓電源一組，帶有過壓保護及短路保護功能。

4、儀器儀表

（1）提供真有效值交流數字電壓表一只，測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯。

（2）提供真有效值交流數字電流表三只，測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯。

（3）直流數字毫安表一只：測量范圍0～2000mA，三位半數顯，精度0.5級。

（4）提供直流數字電壓表一只，測量范圍0～300V，分2V、20V、300V三檔，直鍵開關切換，三位半顯示，輸入阻抗為10MΩ，精度為0.5級，具有超量程報警、指示等功能，能夠直接測量直流電樞電源電壓及外側電壓。

（5）智能功率、功率因數表一只：由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用先進的DSP技術計算有功功率、無功功率，功率表精度為0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢。

（6）可調電阻：兩組0～900Ω/0.5A可調電阻。

單相電容運轉電動機電容：4uF/450V CBB電容。

（7）低壓電器：3個熔斷器、2個交流接觸器、1個熱繼電器等

（8）教學軟件

1、用電安全與觸電急救仿真教學軟件

軟件采用二維與三維結合的虛擬畫面，教導學生用電的安全和急救方法，軟件內設有單相觸電、兩相觸電、跨步觸電、低壓觸電急救、高壓觸電急救、人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法等原理講解與教學，單相觸電分維修帶電斷線、維修插座觸電、室外觸電等原理演示。低壓觸電和高壓觸電教學主要為學生講解演示如何解救處于低壓觸電或者高壓觸電時的人，人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法采用采用3D虛擬仿真技術展示，經過渲染和潤色，使模型看起來與真實部件一般無二，畫面逼真。通過實訓能夠對學生進行實訓室安全用電教育，提高學生的安全意識，使學生學會一些自救的方法，讓學生在遇到危險時能采取一定的安全措施，保護自己，以及熟悉各種電氣事故產生的原因和處理電氣事故的實用操作措施，減少電氣事故的發生。

2、維修電工電子電機與職業資格培訓考評仿真軟件

本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件即可手動設置故障也能自動設置故障，本軟件通過電路圖中綠色的框選擇手動設置故障點（最多可以設置39個故障點），也可以通過系統自動進行隨機1個故障點設置，隨機兩個故障點設置，隨機三個故障點設置，隨機四個故障點設置，隨機五個故障點設置，本軟件內有工具箱，元件庫，放大鏡，電路圖等功能，可通過工具箱可選擇萬用表進行檢測，通過元件庫選擇合適的元件，通過放大鏡可以清楚的了解各個元器件及電路。本軟件通過電動機星三角啟動控制電路故障的設置，并經過種種排查，讓學生了解電動機星三角啟動控制電路的工作原理及電路結構。

3、虛擬頻譜儀、邏輯分析儀、示波器、三用表仿真軟件：

本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件的功能有：電阻的測量、交流電壓的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提示并可以重置多用表）、晶體管的極性判斷、直流電壓測量（通電流表檔時燈光亮）、直流電流的測量、以及電容好壞的判斷。本軟件可任意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯示紅圈，如未定位準確無紅圈顯示，并在進行錯誤操作的時（如所選量程錯誤、所測數據錯誤等等），儀表指針將無反應、提示錯誤重新測量等，本多用表可選擇交流電壓檔，直流電壓檔，電阻檔，電流檔，電阻調0，并且可放大顯示數據，可清楚觀看所測數據大小。學生可以通過本軟件學習多用表的正確使用方法。

4、單片機、plc可編程設計與控制虛擬仿真軟件：

本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。

1.繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。

2.PLC控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

3.單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

5、儀器配備

（1）500V等級兆歐表一只，用于測試電機繞組絕緣電阻

（2）890B+數字萬用表，三位半顯示

（3）鉗形電流表一只

（4）交流耐壓測試儀：電壓測試范圍為0～5KV，漏電流0～100mA，變壓器容量為1000VA。

6、制作設備、電機等配備

（1）拆、裝工具一套：拉馬、活動扳手、錘頭、劃線板、壓線板、彎頭剪刀、尖嘴鉗、剝線鉗、鋼劇等。

（2）鉗工工具：劃線針、圓規、沖子、樣板、直角鋼尺、游標卡尺、千分尺、塞尺、老虎臺等。

（3）手搖電子計數繞線機一臺：數顯范圍0～9999匝數，計數精確、計數方便

（4）未浸漆的三相鼠籠異步電動機：額定功率180W，電壓380V（Y接法），轉速1400r/min。

（5）未浸漆的他勵直流電動機：額定功率100W，電壓220V，轉速2000r/min。
四、 電機檢修技能實訓裝置實訓項目

（一）電機檢修前的準備

1．檢查運行情況，作檢查記錄

2．故障測試

3．測量技術數據

4．工具制作

（二）電機的拆卸與組裝

1．電機解體

2．機殼清掃、作標記

3．電機與負載的解裂

4．聯軸器拆除

5．電機端蓋的拆除

6．抽出電機轉子

7．定子內腔清洗

8．零部件的檢查、清點、編號和標記

（三）部件檢修

1．軸承檢修

①軸承的拆卸

②補充缺油軸承的潤滑脂

2．繞組檢修

①測量和記錄電機原始數據

②繞組拆除

③電機嵌線

④電機接線、測試

⑤繞組浸漬與烘干

3．電機換向裝置檢修

①電刷檢修

②換向器檢修

③軸承清洗和注入潤滑脂

④軸頸和軸承室的檢測

（四）電機組裝和整機安裝

1．參與檢修部件的裝配

2．參與進行電機軸心糾偏定位

3．清理定子內腔

4．參與轉子和端蓋的裝配

5．修復電機的現場整機組裝

（五）試驗

1．電機試驗

①電機試運轉

②測量絕緣電阻和繞組的直流電阻

2．電氣試驗

①連電機與負載傳動機構

②參與電氣試驗并作記錄

③參與進行數據處理

④參與修試報告起草

⑤空載

⑥電機旋轉方向

五、用戶自配儀器設備

1．交流耐電壓測試儀、短路測試儀、測匝器

2．烘箱、浸漆槽

電機檢修知識：電機維修繞組斷路

由于焊接不良或使用腐蝕性焊劑，焊接后又未清除干凈，就可能造成壺焊或松脫；受機械應力或碰撞時線圈短路、短路與接地故障也可使導線燒毀，在并燒的幾根導線中有一根或幾根導線短路時，另幾根導線由于電流的增加而溫度上升，引起繞組發熱而斷路。一般分為一相繞組端部斷線、匝間短路、并聯支路處斷路、多根導線并燒中一根斷路、轉子斷籠。
1.故障現象
電動機不能啟動，三相電流不平衡，有異常噪聲或振動大，溫升超過允許值或冒煙。
2.產生原因
（1）在檢修和維護保養時碰斷或制造質量問題。
（2）繞組各元件、極（相）組和繞組與引接線等接線頭焊接不良，長期運行過熱脫焊。
（3）受機械力和電磁場力使繞組損傷或拉斷。
（4）匝間或相間短路及接地造成繞組嚴重燒焦或熔斷等。
3.檢查方法
（1）觀察法。斷點大多數發生在繞組端部，看有無碰折、接頭出有無脫焊。
（2）萬用表法。利用電阻檔，對“Y”型接法的將一根表棒接在“Y”形的中心點上，另一根依次接在三相繞組的首端，無窮大的一相為斷點；“△”型接法的短開連接后，分別測每組繞組，無窮大的則為斷路點。
（3）試燈法。方法同前，等不亮的一相為斷路。
（4）兆歐表法。阻值趨向無窮大（即不為零值）的一相為斷路點。
（5）電流表法。電機在運行時，用電流表測三相電流，若三相電流不平衡、又無短路現象，則電流較小的一相繞組有部分短斷路故障。
（6）電橋法。當電機某一相電阻比其他兩相電阻大時，說明該相繞組有部分斷路故障；
（7）電流平衡法。對于“Y”型接法的，可將三相繞組并聯后，通入低電壓大電流的交流電，如果三相繞組中的電流相差大于10%時，電流小的一端為斷路；對于“△”型接法的，先將定子繞組的一個接點拆開，再逐相通入低壓大電流，其中電流小的一相為斷路。
（8）斷籠偵察器檢查法。檢查時，如果轉子斷籠，則毫伏表的讀數應減小。
4.斷路處理方法
（1）斷路在端部時，連接好后焊牢，包上絕緣材料，套上絕緣管，綁扎好，再烘干。
（2）繞組由于匝間、相間短路和接地等原因而造成繞組嚴重燒焦的一般應更換新繞組。
（3）對斷路點在槽內的，屬少量斷點的做應急處理，采用分組淘汰法找出斷點，并在繞組斷部將其連接好并絕緣合格后使用。
（4）對籠形轉子斷籠的可采用焊接法、冷接法或換條法修復。
