一、概 述

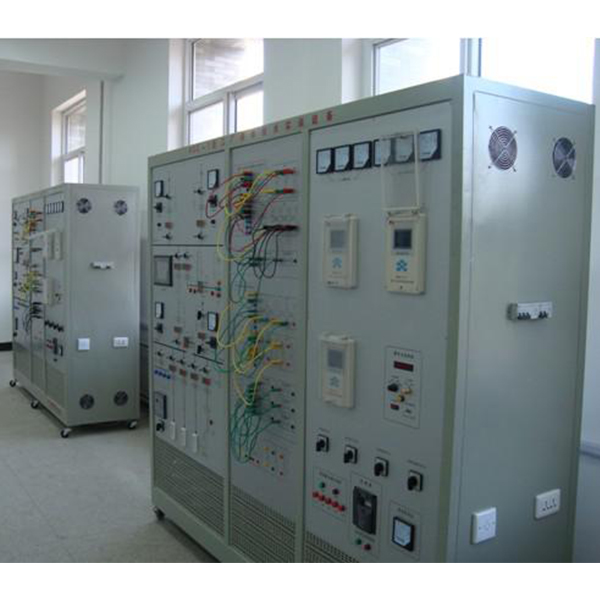

“工廠供電技術實訓裝置”是根據機械工業職業技能鑒定指導中心編寫的《高級電工技術》、《電工基礎（高級工適用）》、《電工技師培訓教材》結合《工廠供電》和《供配電技術》課程研制生產的。主要對教材中的35kV總降壓變電所、10kV高壓變電所及車間用電負荷的供配電線路中涉及的微機繼電保護裝置、備用電源自動投入裝置、無功自動補償裝置、智能采集模塊以及工業人機界面等電氣一次、二次、控制、保護等重點教學內容進行設計開發的，通過在本實訓裝置中的技能訓練能在深入理解專業知識的同時，培養學生的實踐技能。并且本套實訓裝置還有利于學生對變壓器、電動機組、電流互感器、電壓互感器、模擬表記、數字電秒表及開關元器件工作特性和接線原理的理解和掌握。
二、特 點
1.實用性強
本裝置根據典型教學內容設計，在開發中征求了專業教師的建議、吸收了工程應用中的實際經驗。比較系統地實現了工廠供電系統的受電、輸送、分配、控制、保護等實踐技能訓練要求。學生在實訓中，還能夠掌握正確的電路投切操作，倒閘操作，運行控制以及各種運行方式的調整操作規程。本裝置結構清晰，運行靈活，操作方便，安全可靠。為學生提高實踐技能建立了一個良好的實訓平臺。
2.綜合性強
本裝置綜合了與工廠供電相關的微機線路保護，微機電動機保護，備自投和無功補償等功能。采用的是工業現場產品，線路模型和電動機模型都能較典型的模擬工廠的現場狀況，有利于進行理論分析和數值分析。
3.先進性
本裝置綜合微機繼電保護、工業觸摸屏和plc等微機職能檢測控制的相關技術，采用分層分布式控制方式，組建成集控制，保護，測量和信號為一體的綜合自動化實訓平臺。體現了當前自動化技術和通信技術在供配電網的深刻變革。
三、技術性能
1.輸入電源：三相四線～380V±10%  50Hz±2%
2.整機容量：≤3kVA
3.實訓臺采用鐵質亞光密紋噴塑，鋁質面板（凹字爛板工藝技術）
4.臺體尺寸： 1771mm×1804mm×726mm
5.RS-485和以太網兩種通訊接口；標準MODBUS通訊協議
6.微機保護裝置測量元件精度：刻度誤差：不大于1%；測量電流：0.2級；母線電壓：0.2級；輸出精度：0.2級；頻率：0.01HZ；P、Q、COSΦ；0.5級；通訊分辨率：不大于1ms

7.教學軟件

1、用電安全與觸電急救仿真教學軟件

軟件采用二維與三維結合的虛擬畫面，教導學生用電的安全和急救方法，軟件內設有單相觸電、兩相觸電、跨步觸電、低壓觸電急救、高壓觸電急救、人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法等原理講解與教學，單相觸電分維修帶電斷線、維修插座觸電、室外觸電等原理演示。低壓觸電和高壓觸電教學主要為學生講解演示如何解救處于低壓觸電或者高壓觸電時的人，人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法采用采用3D虛擬仿真技術展示，經過渲染和潤色，使模型看起來與真實部件一般無二，畫面逼真。通過實訓能夠對學生進行實訓室安全用電教育，提高學生的安全意識，使學生學會一些自救的方法，讓學生在遇到危險時能采取一定的安全措施，保護自己，以及熟悉各種電氣事故產生的原因和處理電氣事故的實用操作措施，減少電氣事故的發生。

2、維修電工電子電機與職業資格培訓考評仿真軟件

本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件即可手動設置故障也能自動設置故障，本軟件通過電路圖中綠色的框選擇手動設置故障點（最多可以設置39個故障點），也可以通過系統自動進行隨機1個故障點設置，隨機兩個故障點設置，隨機三個故障點設置，隨機四個故障點設置，隨機五個故障點設置，本軟件內有工具箱，元件庫，放大鏡，電路圖等功能，可通過工具箱可選擇萬用表進行檢測，通過元件庫選擇合適的元件，通過放大鏡可以清楚的了解各個元器件及電路。本軟件通過電動機星三角啟動控制電路故障的設置，并經過種種排查，讓學生了解電動機星三角啟動控制電路的工作原理及電路結構。

3、虛擬頻譜儀、邏輯分析儀、示波器、三用表仿真軟件：

本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件的功能有：電阻的測量、交流電壓的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提示并可以重置多用表）、晶體管的極性判斷、直流電壓測量（通電流表檔時燈光亮）、直流電流的測量、以及電容好壞的判斷。本軟件可任意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯示紅圈，如未定位準確無紅圈顯示，并在進行錯誤操作的時（如所選量程錯誤、所測數據錯誤等等），儀表指針將無反應、提示錯誤重新測量等，本多用表可選擇交流電壓檔，直流電壓檔，電阻檔，電流檔，電阻調0，并且可放大顯示數據，可清楚觀看所測數據大小。學生可以通過本軟件學習多用表的正確使用方法。

4、單片機、plc可編程設計與控制虛擬仿真軟件：

本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。

1.繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。

2.PLC控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

3.單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

四、實訓項目
1.工廠供電電氣接線圖的認知
（1）實訓臺電氣主接線模擬圖的認知
（2）觸摸屏的正確操作
（3）電氣主接線圖的認知
2.工廠變配電室值班技能培訓
（1）電流互感器與電壓互感器的接線方式
（2）變壓器有載調壓
（3）線路停送電操作
（4）變壓器倒閘操作
（5）母線倒閘操作
3.工廠高壓線路的微機繼電保護
（1）模擬系統正常、最大、最小運行方式
（2）模擬系統短路
（3）電秒表的正確操作
（4）微機線路保護裝置參數整定操作
（5）無時限電流速斷保護
（6）帶時限電流速斷保護
（7）定時限過電流保護
（8）反時限過電流保護
（9）電流電壓連鎖保護
4.高壓電動機的繼電保護
（1）變頻器參數整定操作
（2）變頻器的開環調速實訓
（3）三相異步電動機的啟動方式
（4）微機電動機保護裝置參數整定操作
（5）高壓電動機的速斷保護
（6）高壓電動機的反時限過流保護
（7）模擬電動機出口短路
（8）微機電動機保護裝置參數整定操作
（9）高壓電動機的速斷保護
（10）高壓電動機的反時限過流保護
5.工廠供電系統的自動裝置實訓
（1）備用電源自動投入裝置參數整定操作
（2）備用電源自動投入
（3）無功補償裝置參數整定操作
（4）無功自動補償功能
（5）備投投入條件測試
（6）進線備投（明備用）及自適應
（7）母聯備投（暗備用）及自適應
（8）無功補償裝置認知
（9）無功自動補償
6.工廠供電的監控實訓
1）SCADA監控。
2）四遙（遙信、遙控、遙測、遙調）實驗。
3）故障錄波。
4）事件記錄查詢。
