機械設計制造及其自動化專業用到的組裝機械實訓設備

機械基礎教學設備：

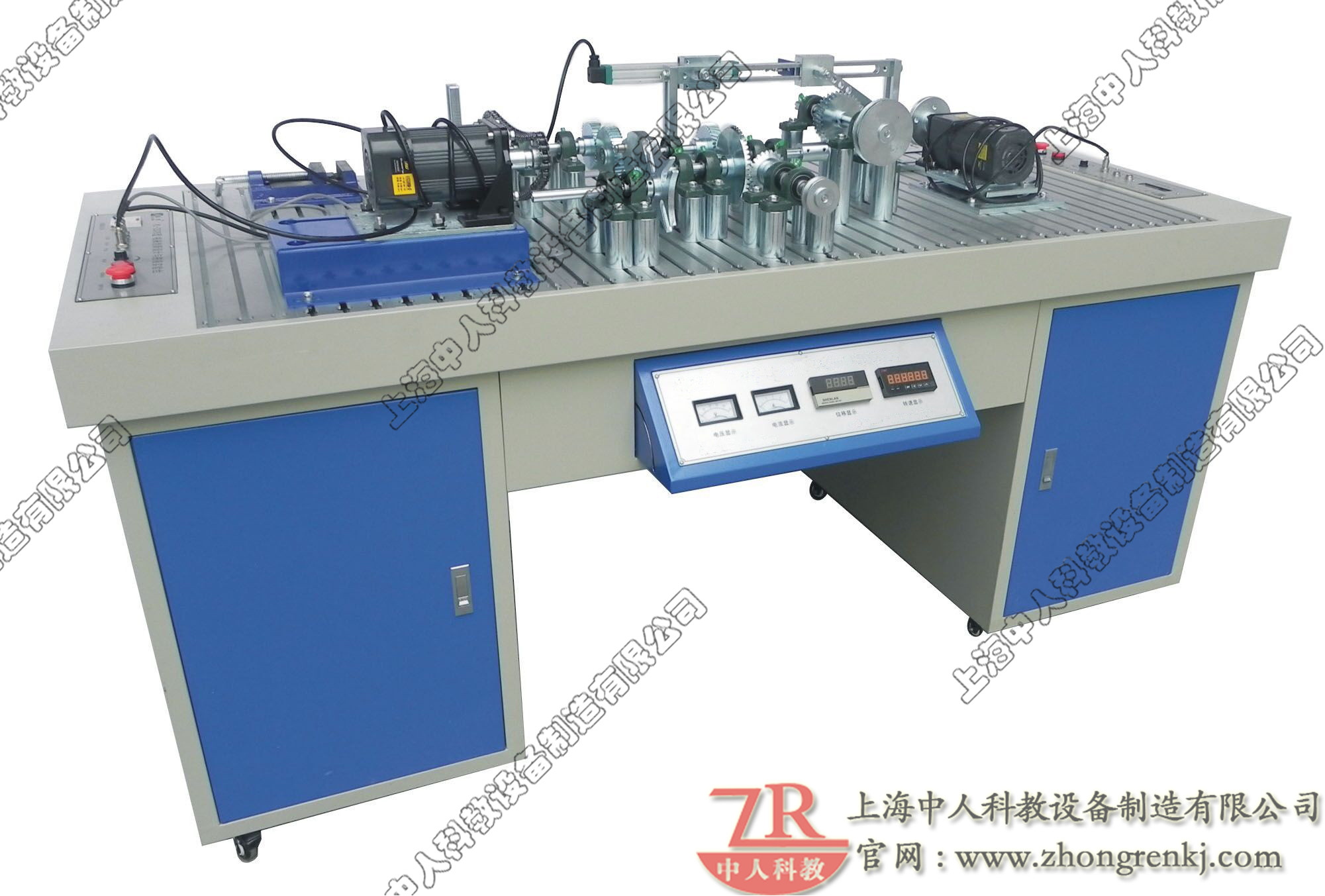

ZRJX-DN多功能機械系統創新組合搭接綜合實訓裝置

一、產品概述

本裝置可滿足兩組學生共同實訓。主要由實訓臺、零件架、電源控制箱、機械件、傳感器、測試分析軟件、實訓工具等組成。臺面為鋁合金型材操作面板,學生既可進行各種典型機械系統組合搭接實訓,也可自主設計機械系統創新方案進行組合搭接。能讓學生掌握各種工具、卡具、量具的使用方法,鍛煉其機械安裝調整及機械創新設計能力。適合各職業院校機械類相關專業《機械工程基礎》、《機械設計基礎》、《公差配合與基礎測量》等課程的實訓教學。

二、配置及技術性能

1. 實訓臺

(1)實訓臺采用鐵質雙層亞光密紋噴塑結構,臺面為帶“T”形槽的鋁合金型材操作面板,設有四個柜子(雙層結構),便于存放實訓工具和資料

(2)輸入電源:單相三線～220V±10% 50Hz

(3)外形尺寸:1850mm×850mm×860mm

2. 零件架

(1)鐵質雙層亞光密紋噴塑結構,正反兩面均可存放實訓零件,并設有4個帶剎車的萬向輪

(2)外形尺寸:860mm×600mm×1600mm

3. 交流電機

4. 電源控制箱

(1) 調速器:提供交流電機調速電源

(2) 數據采集接口:主要包括角度、位移、轉速等傳感器接口及通訊接口

(3) 設有電流型漏電保護,I△n ≤30mA,動作時間≤0.1s,容量10A

5. 傳感器

(1) 旋轉編碼器:鋁合金材質,分度1024脈沖/轉

(2) 直線位移傳感器:鋁合金外殼,量程 200mm,獨立線性度 0.1%

三、實驗內容:

(1) 機械傳動系統的組成認識

(2) 鍵聯接的安裝與測量

(3) 動力傳輸系統的安裝與調試

(4) V帶傳動的安裝與測量

(5) 鏈傳動的安裝與調試

(6) 直齒輪傳動的安裝與調試

(7) 多軸傳動的安裝與調試

(8) 標準公差與加工超差傳動件的性能對比

(9) 有軸向力傳動零件的搭接與運轉分析

(10) 曲柄搖桿工作系統的搭接、測試與分析

(11) 曲柄滑塊工作系統的搭接、測試與分析

(12) 帶傳動與齒輪傳動組合系統的搭接

(13) 齒輪傳動與鏈傳動組合系統的搭接

(14) 帶傳動與鏈傳動組合系統的搭接

(15) V帶傳動與曲柄滑塊機構組合系統搭接

(16) 鏈傳動與曲柄連桿機構組合系統的搭接

(17) 圓柱直齒輪傳動安裝與調試

(18) 圓柱斜齒輪傳動安裝與調試

(19) 圓錐齒輪、直齒輪傳動安裝與調試

(20) 蝸桿蝸輪傳動安裝與調試

(21) 萬向聯軸器傳動安裝與調試

(22) 齒輪、曲柄滑塊機構安裝與調試

(23) 可調曲柄對心滑塊機構安裝與調試

(24) 可調曲柄偏置滑塊機構安裝與調試

(25) 齒輪搖桿機構安裝與調試

(26) 可調曲柄搖桿機構安裝與調試

(27) 多級變速傳動系統 I安裝與調試

(28) 多級傳動變速系統II安裝與調試

(29) 多級傳動變速系統III安裝與調試

(30) 錐齒輪傳動系統安裝與調試

(31) 槽輪機構安裝與調試

機械原理實訓設備：

ZRJX-JC機構創新設計組合搭接實訓裝置

一、 產品概述

本裝置采用鋁合金型材結構，利用各種給定的機械零部件，學生可自主搭接各種典型平面機構和空間機構，培養其對機構的創新能力、綜合設計能力、工程實踐能力。適合各職業院校機械類專業《機械創新設計》、《機械原理》、《機械設計》等課程開設綜合性、創新性、設計性實訓之用。

二、 配置及技術性能

本裝置由實訓臺架（鋁合金型材結構）、交流減速電機、電源控制箱、各種機械零部件、配件等組成。

1. 輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz

2. 外形尺寸：實訓臺架 1200mm×360mm×760mm，電源控制箱 250mm×165mm×155mm

3. 交流減速電機1臺：額定功率 90W，減速比1:150，調速范圍 0～10r/min

4. 電源控制箱1臺:配置交流減速電機調速器，給電機提供可調電源。調速電機轉速以4位LED顯示。

5. 機械零部件1套:提供各種組成典型平面機構、空間機構所需的零部件。

6. 配件1套：提供內六角扳手、小活動扳手、卷尺、小十字螺絲刀、實訓指導書等。

7. 零件存放柜1套:存放各種機械零部件，便于學生實訓操作和教師對實訓設備的管理。

三）實訓項目

1. 平面機構組成原理的拼裝設計實訓

2. 平面機構創新設計的接裝設計實訓

3. 空間機構的搭接設計實訓

4. 典型平面機構搭接實訓

四、實驗內容：

可搭接以下機構：

1) 曲柄搖桿機構

2) 曲柄滑塊機構

3) 雙曲柄機構

4) 雙搖桿機構

5) 曲柄搖塊機構

6) 齒輪導桿機構

7) 六桿機構

8) 凸輪連桿機構

9) 齒輪曲柄機構

10) 外槽輪機構

11) 鄂式碎石機

12) 插床

13) 擺動導桿機構

14) 牛頭刨床

15) 自動車床送料機構

16) 沖床送料機構

17) 變速傳動

18) 分路傳動

19) 獲得較大傳動比

20) 行程放大機構

21) 對心曲柄滑塊機構

22) 偏置曲柄滑塊機構

23) 齒輪齒條連桿組合機構

24) 齒輪連桿組合機構（一）

25) 齒輪連桿組合機構（二）

26) 齒輪連桿組合機構（三）

27) 齒輪連桿組合機構（四）

典型空間機構搭接實訓

1) 蝸輪蝸桿傳動

2) 45度螺旋齒輪傳動

3) 單萬向聯軸器

4) 雙萬向節聯軸器

5) 鏈輪傳動

6) 螺旋-錐齒輪組合傳動

除以上機構形式外，使用者可以任意設計拼機構

1) 錐齒輪-蝸輪蝸桿組合傳動

2) 錐齒輪-萬向節組合傳動

3) 螺旋齒輪-蝸輪蝸桿組合傳動

4) 螺旋齒輪-萬向節組合傳動

5) 螺旋-錐齒輪組合傳動

6) 螺旋齒輪-槽輪機構-鏈傳動機構
